产品介绍

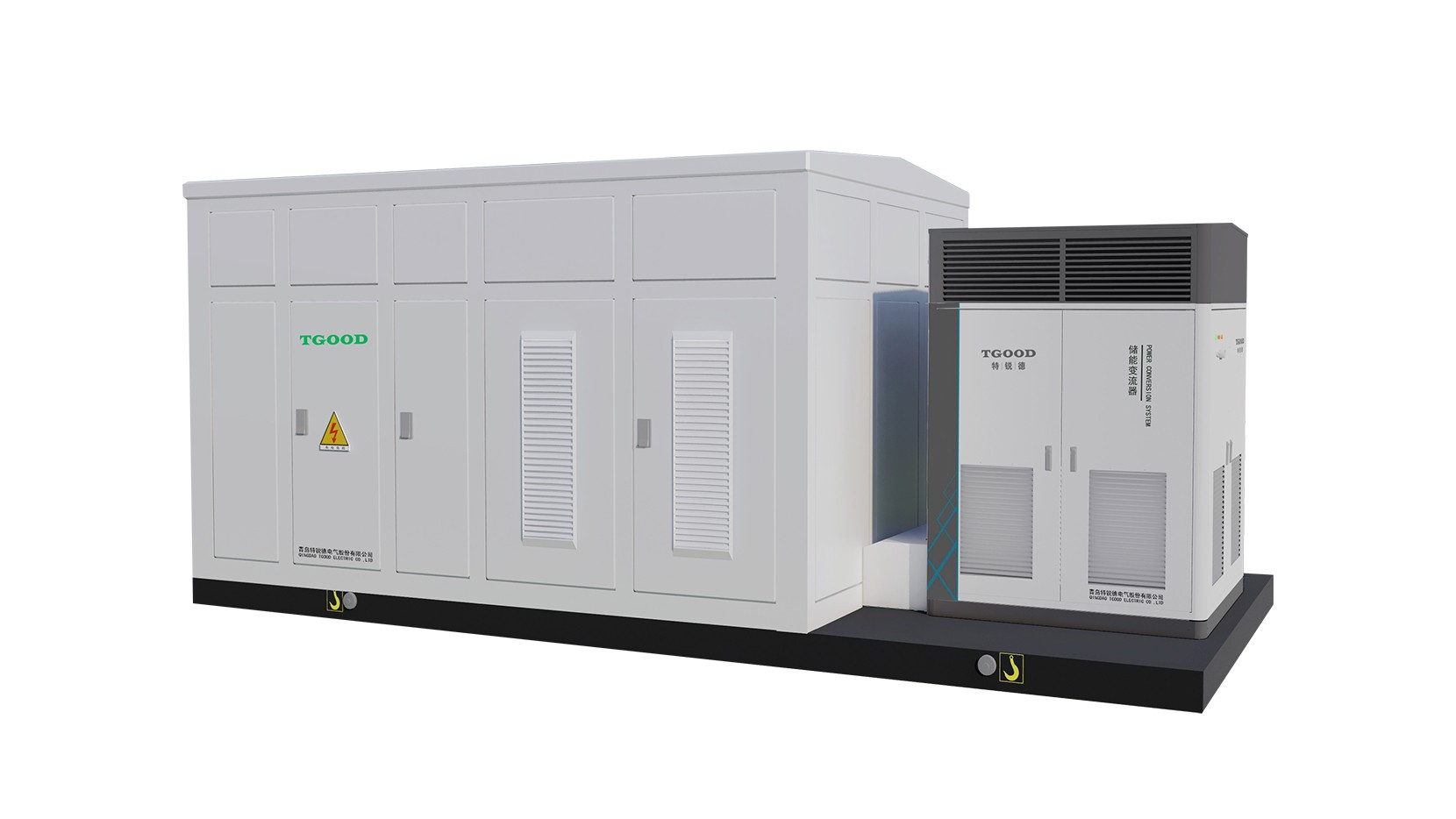

将储能变流器、变压器、高低压开关等设备通过预制舱进行一体化集成的储能电站的核心装备，是连接电池和电网的重要枢纽，通过其对储能电池充放电，并实现储能系统升压并网。
产品特点
-
数字化运营系统，保证PCS一体机高质量快速交付
-
专业化预制舱电力设备集成，方案最佳成本最优
-
与众多储能集成商及PCS生产商开展深度交流合作，熟悉PCS配合接口，方案提供快
-
关键部件变压器、舱体、高低压柜等完全自产，质量、 成本、工期有保
-
质量可靠，客户认可度高
执行标准
- GB/T 17467-2020《高压/低压预装式变电站》
- DL/T 537-2018 《高压/低压预装箱式变电站选用导则》
相关参数
-
额定电网频率50HZ/60HZ
-
变压器绕组类型双绕组 / 双分裂
-
低压接入电压400V/690V/800V
-
升压输出电压6kV/10kV/20kV/33kV/35kV/66kV
-
额定容量1500kVA/1725kVA/2000kVA/2500kVA/3450kVA/5000kVA/5500kVA/6500kVA
-
交流接入方式三相三线
-
控制系统配电自供电/外供电
-
通讯接口以太网、光纤、RS485
-
允许相对湿度0～95%（无凝露）
-
冷却方式强迫风冷
-
存储环境温度-40℃～+65℃
-
工作环境温度-30℃～+55℃
-
防护等级IP54
