产品中心 > 箱式电力设备 > 33kV智能升压箱变

产品介绍

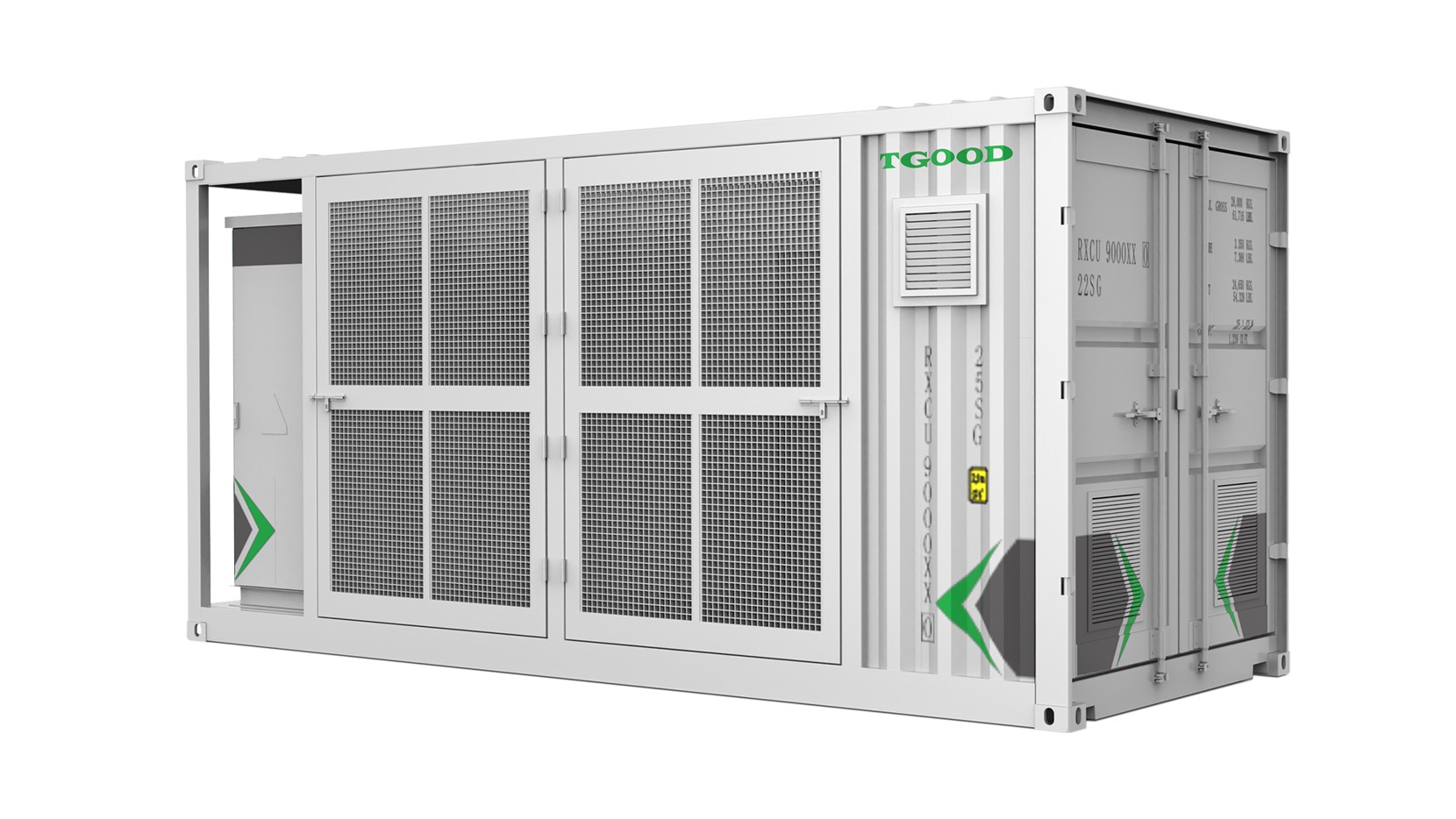

33kV升压箱变是将GIS、变压器、低压柜、测控装置等关键一二次设备通过预制舱进行一体化集成、工厂化预制的核心装备。

设计上采用20英尺集装箱结构，多层堆叠方便运输，结构坚固，便于快速部署，极大缩短施工时间。

产品特点

  • 结构紧凑，全密封绝缘，
    强大的过载能力和灵活的供电方式

  • 适用于占地小
    容量小的场景

  • 经济性高

  • 结构紧凑，全密封绝缘，
    强大的过载能力和灵活的供电方式

执行标准

  • IEC 62271-202 High-voltage switchgear and controlgear - Part 202 High-voltage/low-voltage prefabricated substation
  • GB/T 17467-2020 《高压/低压预装式变电站》

相关参数

  • 高压并网额定电压
    33kV
  • 额定容量
    3000kVA/6000kVA/9000kVA
  • 变压器连接组别
    Dy11/Dy11y11
  • 低压接入额定电压
    0.8kV
  • 箱变尺寸(W*L*H)
    6058mm*2438mm*2896mm
  • 箱变防护等级
    IP54

应用场景
