预制舱式变电站

产品中心 > 预制舱产品 > 预制舱式变电站

产品介绍

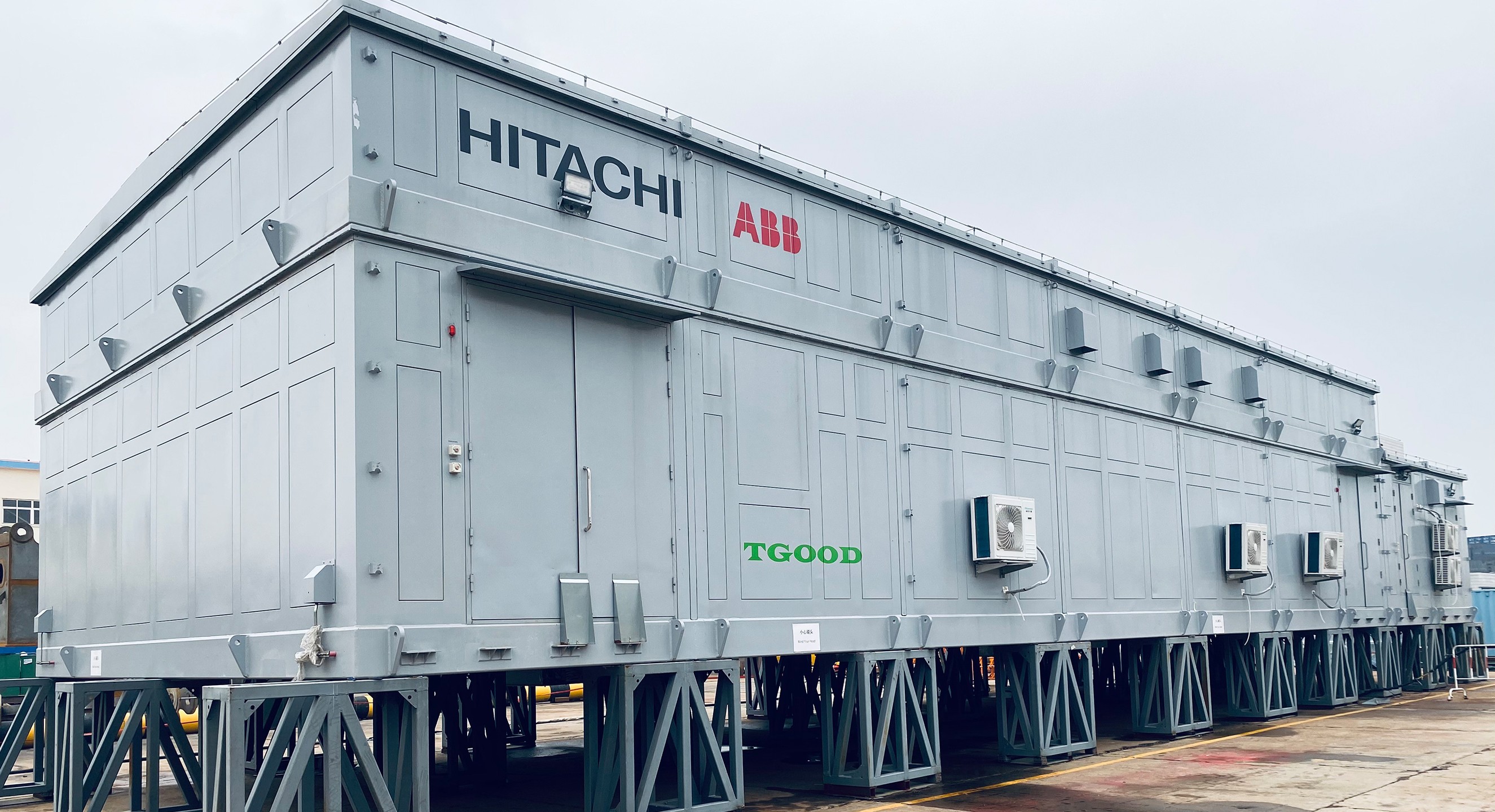

特锐德220kV及以下模块化智能预制舱式变电站为世界首创、国际领先的产品，可为电源侧、电网侧和负荷侧用户提供全生命周期综合解决方案，集建设咨询、设计、设备与施工于一体，实现“一站式”交钥匙工程。

第四代产品首创以一二次设备为核心的功能分区模块化集成方案，实现高度标准化、模数化和接口统一，保障工厂预制与集成安装。专注预制舱新材料创新技术引领，研发非金属复合材料外围护墙板及一体式结构，兼具装饰、密封、保温、防水和防火功能，彻底解决漏水、凝露等问题，实现零锈蚀、零热桥，助力绿色低碳建站。

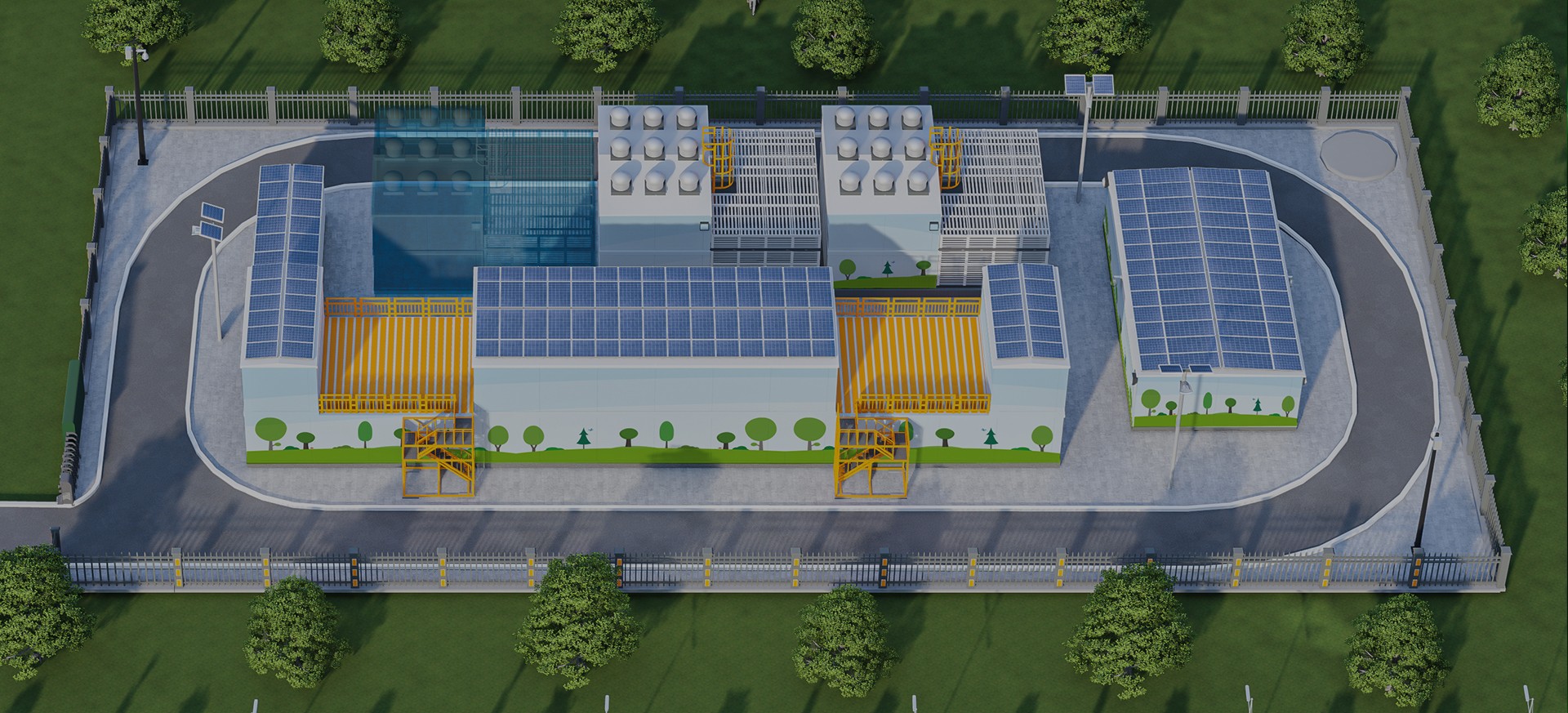

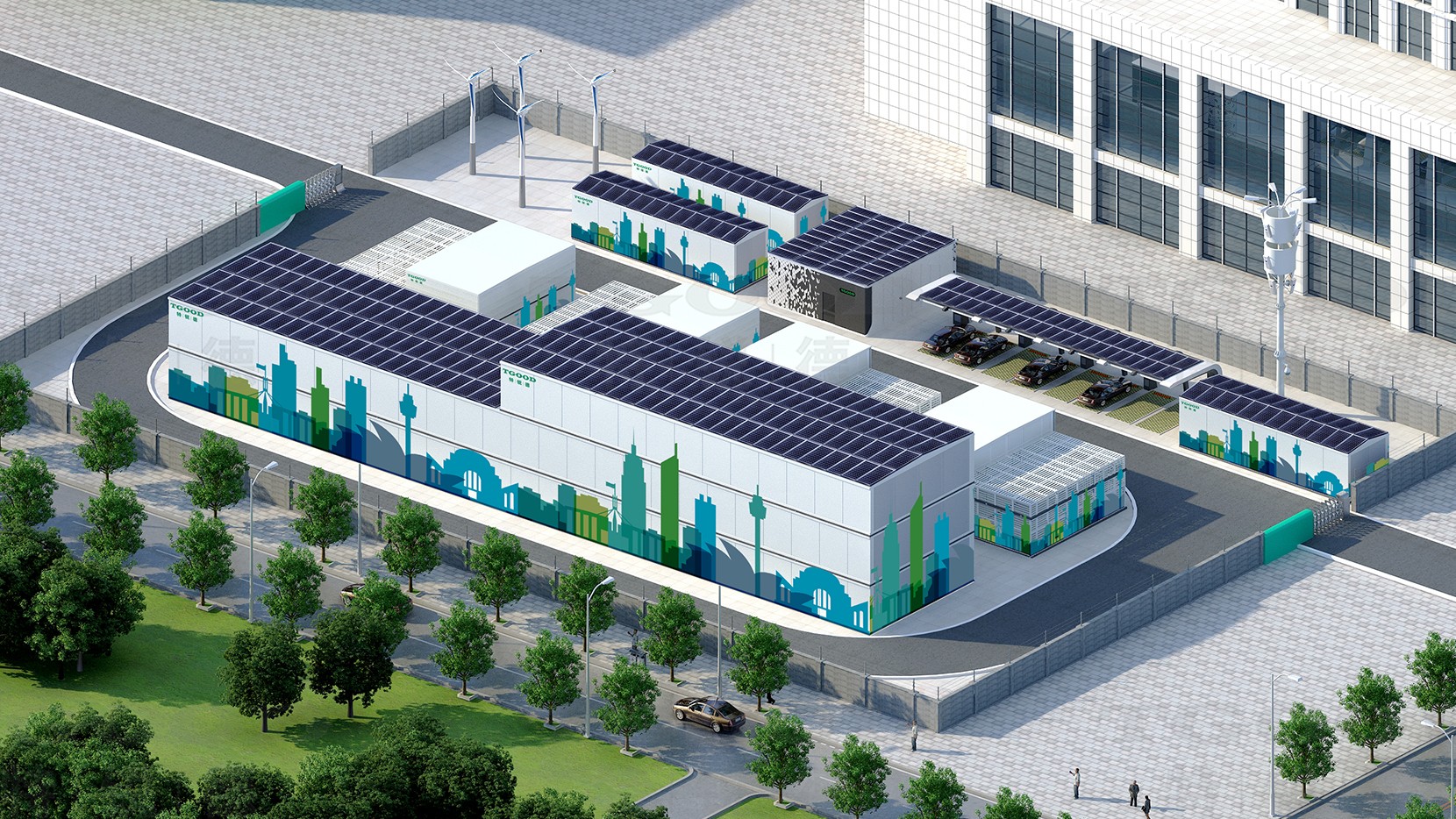

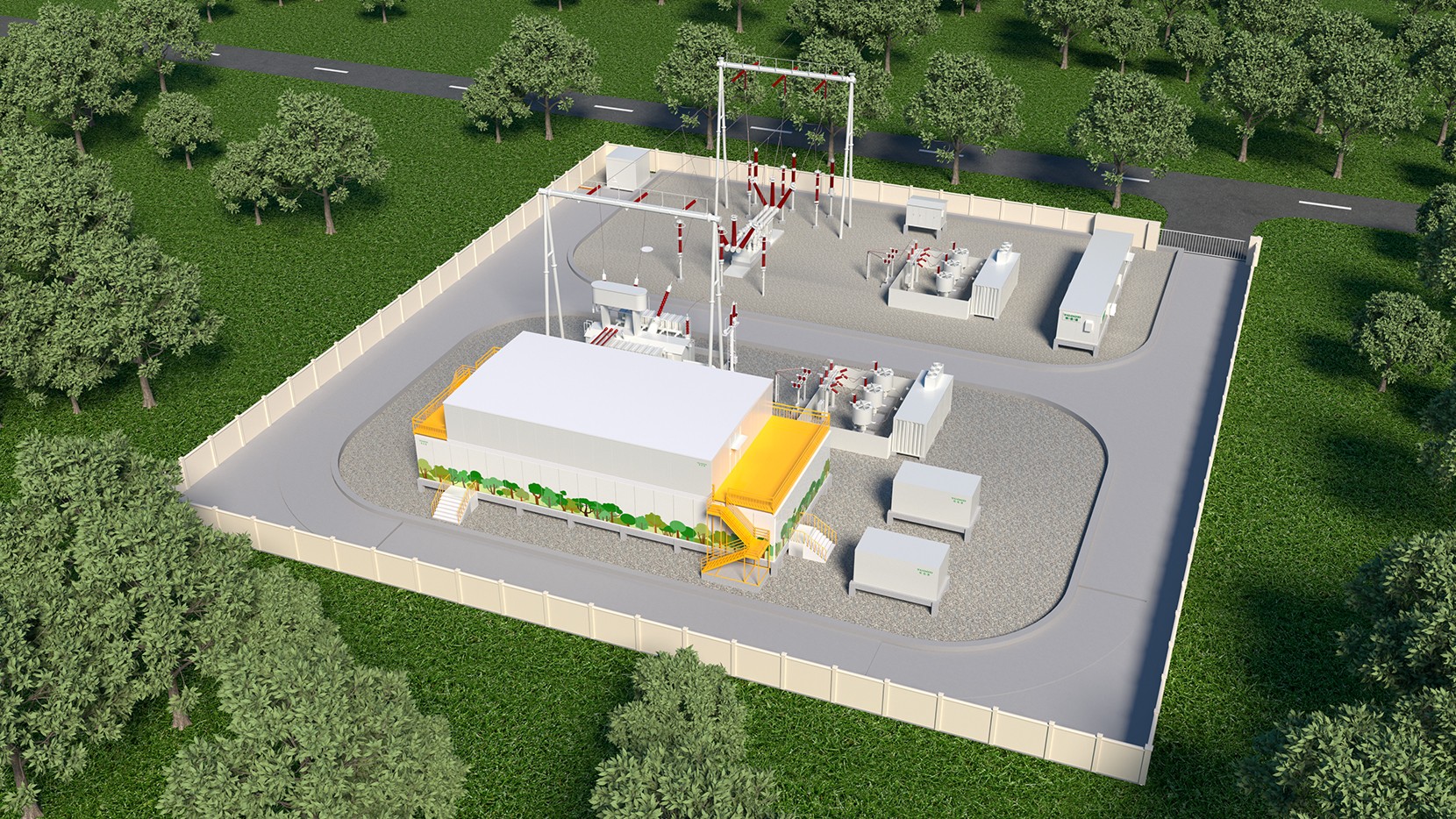

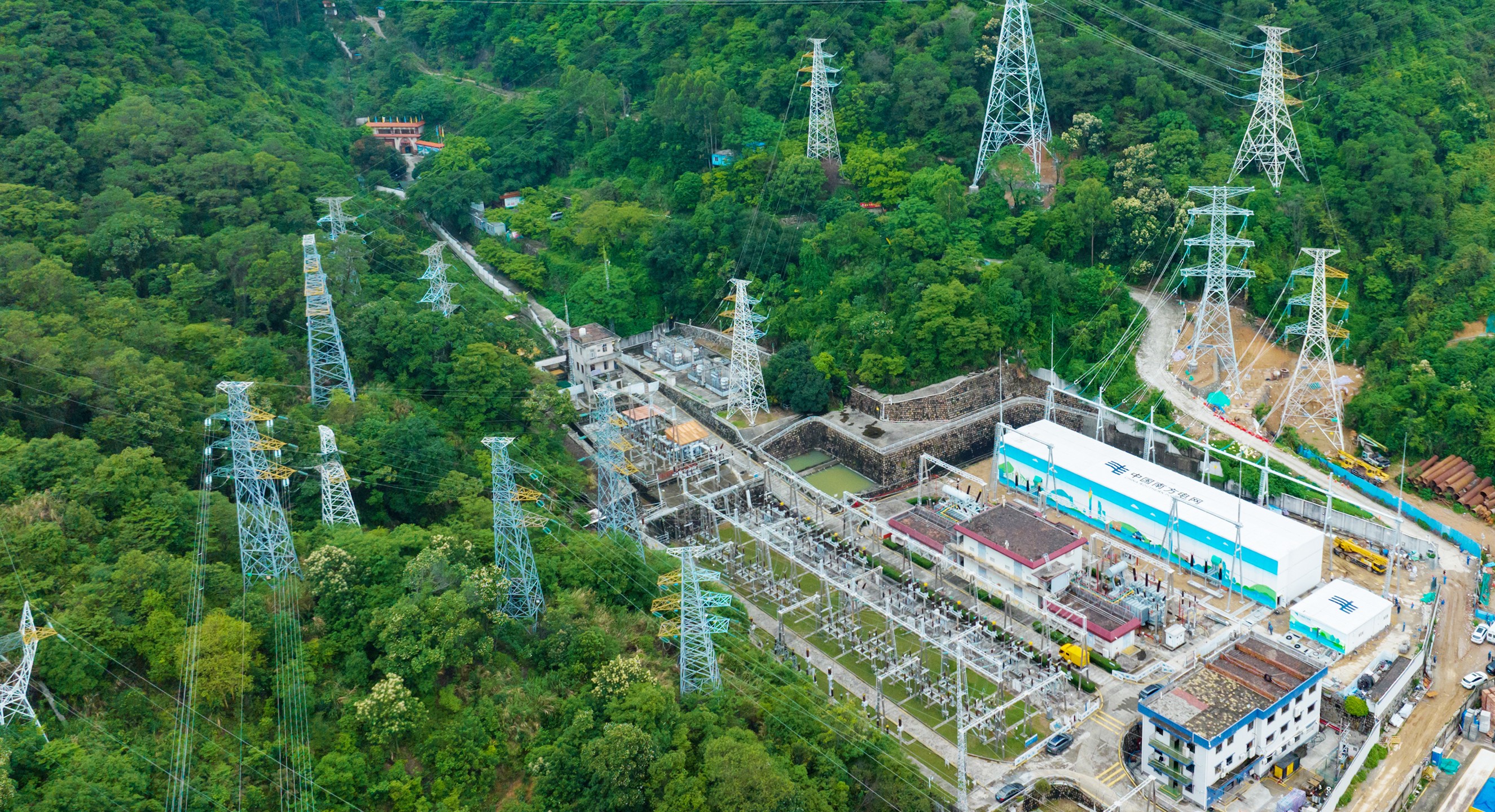

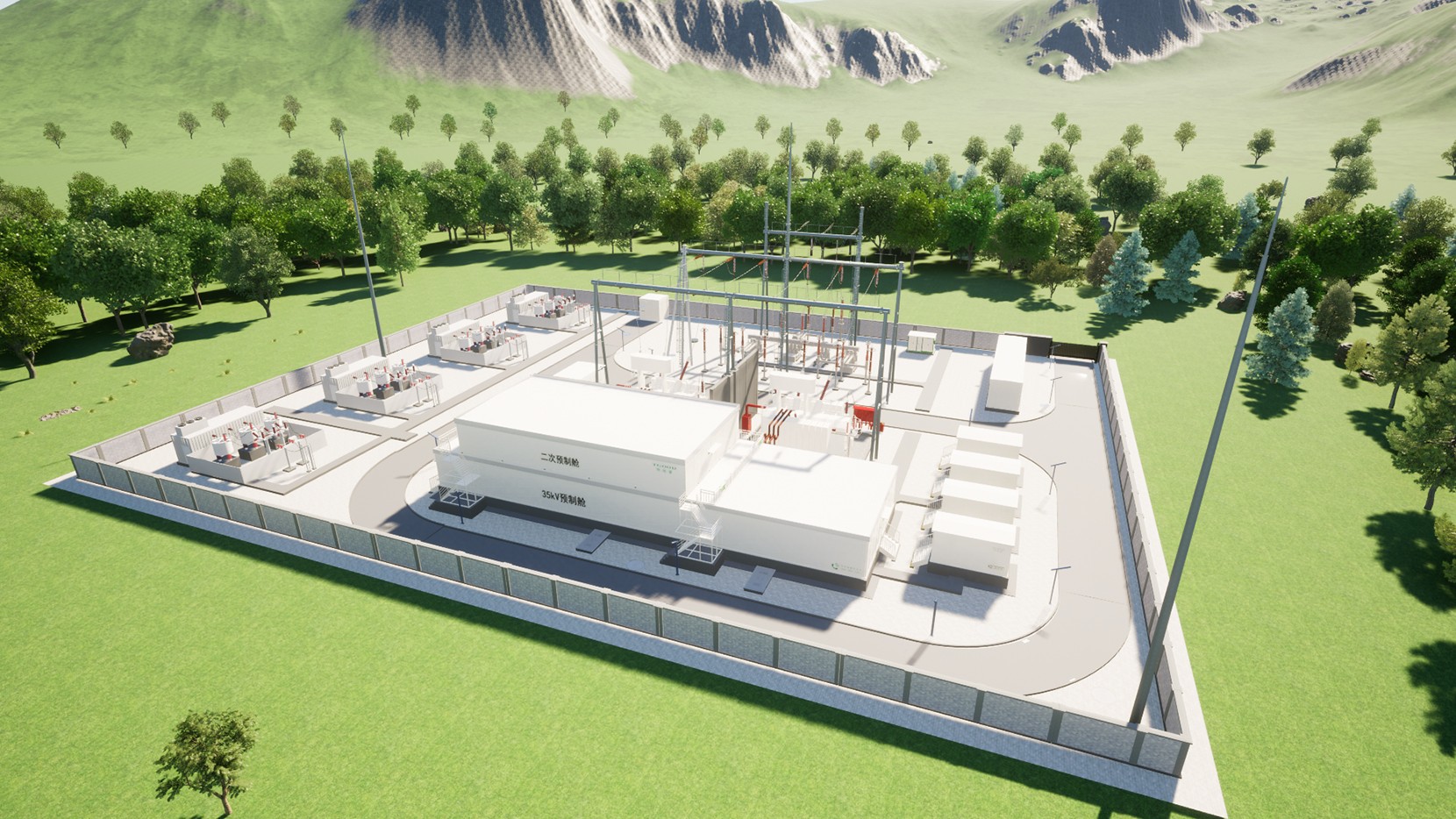

预制舱式变电站布局紧凑，具备安全可靠、占地小、周期短、外观精美、寿命长、无辐射、低噪声和灵活布置等优点，支持一层至三层立体建站，可适应不同地形，有效解决征地难、建设难和落地难问题。外壳支持全站景观化装饰，可融合文化元素与周边环境，提供彩绘、建筑、科技及现代等多种风格，适用于城市中心、光伏基地、数据中心、园区与景区。结合智能监控、隔音降噪及防辐射处理，实现与自然、人文和建筑环境的有机融合。

产品特点

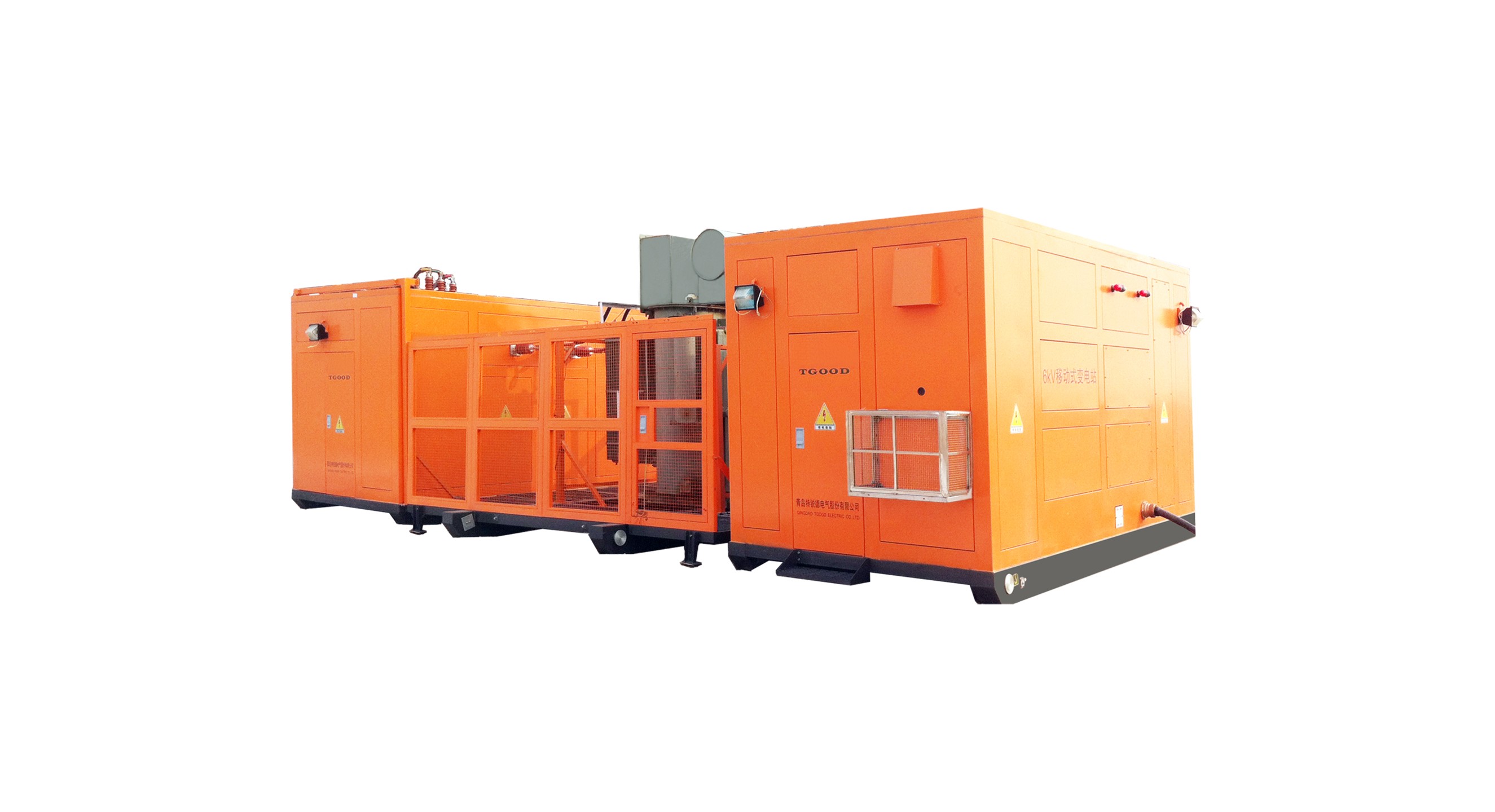

活：积木模块化结构，可根据站址地理位置不同采取灵活的搭积木式建站模式，也可根据本期远期规划分期建设；迁移方便，可在最短时间内整体异地迁建
省：标准化设计，工厂化加工，装配式建设，使整站综合投资节省5%-10%。变电站紧凑型布局，采用先进的成套系统集成技术，土地资源节省30%-70%
精：非金属复合材料外围护体系，永久性不锈蚀。主要电气设备采用免维护设备，安全可靠。精致的加工工艺，精致的外观设计
小：占地面积小，较常规变电站建设占地缩小30%-70%
快：3个月工厂生产周期，1个月现场施工周期

执行标准

DL/T 2821—2024《变电站预制舱式组合设备技术规范第1部分：开关设备舱》
GB/T 8625《建筑材料难燃性试验方法建筑构件耐火试验方法第1部分:通用要求》
GB50009《建筑结构荷载规范》
GB/T50011 《建筑抗震设计标准》
GB50017 《钢结构设计标准》
GB 50060-2008 《3~110kV高压配电装置设计规范》
ISO 12944-1-2017 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
GB/T 9978.1-2008《建筑构件耐火试验方法第8部分:非承重垂直分隔构件的特殊要求》
GB/T 17467-2020 《高压/低压预装式变电站》
Q/GDW 11882-2025 《预制舱式 10kV、35 kV 开关设备技术规范》
GB/T 4208-2008 《外壳防护等级(IP代码)》
GB/T 20138-2023《电器设备外壳对外界机械碰撞的防护等级(IK代码)》
