产品介绍

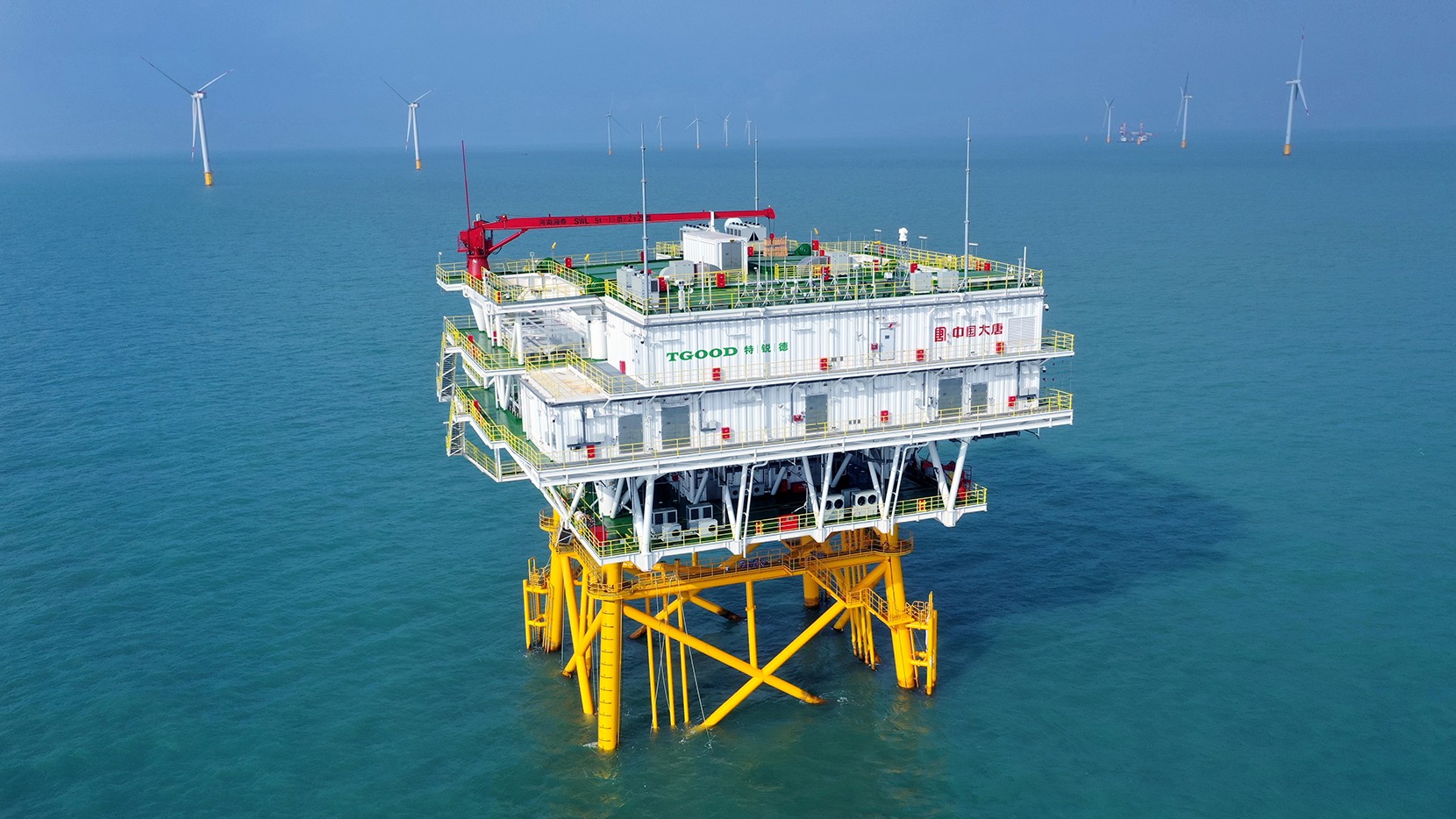

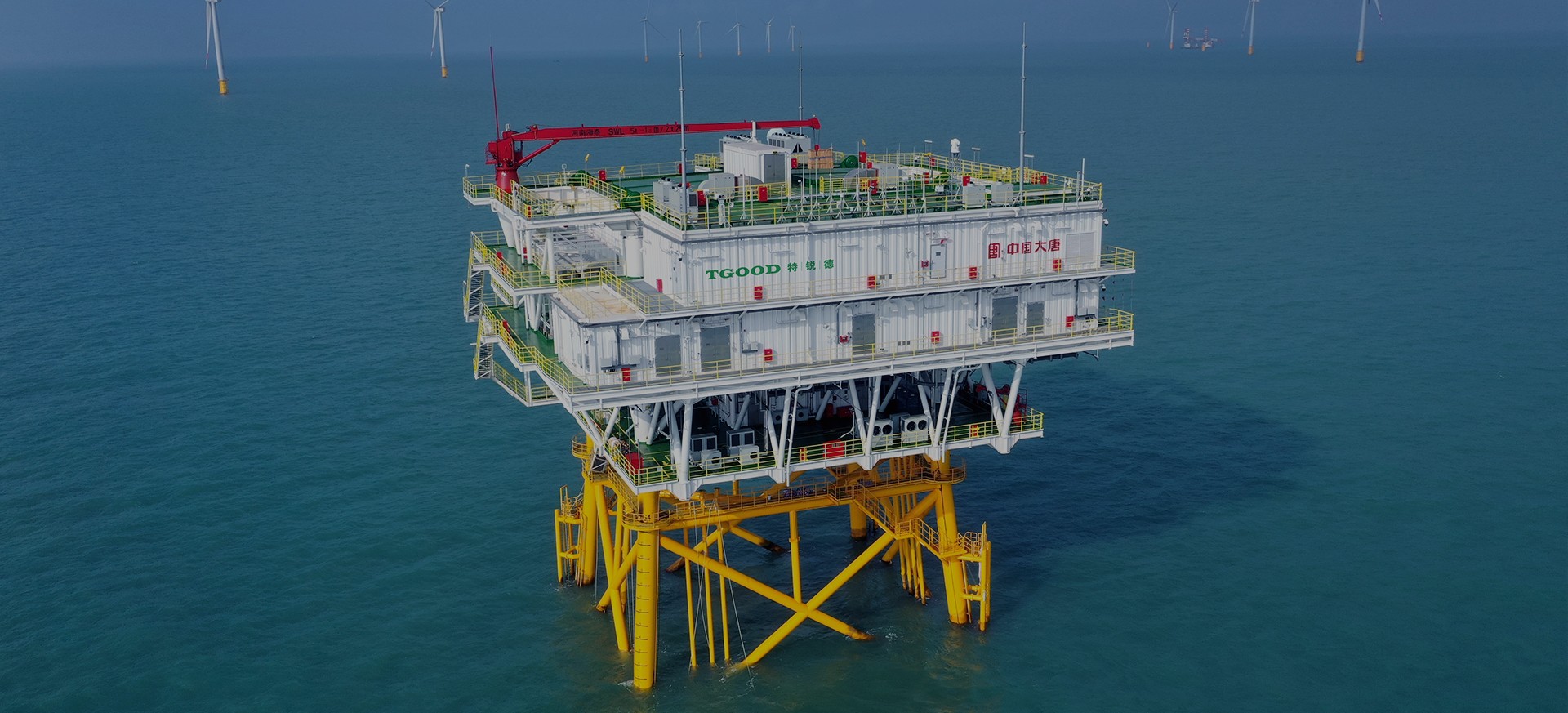

模块化预制舱式海上升压站，采用以瓦楞板为外壁板，型钢焊接主架构的焊接一体式结构，内部配置保温防火岩棉、舾装板，舱壁、天花板及甲板满足耐火、隔热等船级社标准，电气设备符合船级社认证需求，同时内部配置符合船级社要求的消防、通风空调系统、监控及通信系统等。模块化式预制舱升压站整体质量要求高，在质量管控、内外部防腐、设备整体调试、产品验收流程等方面严格符合CCS标准和海风标准。
模块化式预制舱与平台做可靠性连接，保证连接的便利性和可靠性，模块化预制舱满足整体式结构要求，实现整体的吊装就位。同时满足海运（20°航偏角）、抗震、抗风、抗雪载等工况需求。
模块化式预制舱升压站整体质量要求高，在质量管控、内外部防腐、设备整体调试、产品验收流程等方面严格符合CCS标准和海风标准。
产品特点
-
活：预制舱式海上升压站模式覆盖300-1000MW海上风电场
-
省：采用预制舱模式，实现上部组块重量节约，同时，减少上部组块集成制造时间
-
精：模块化设计、工厂化集成
-
快：采用工厂化集成制造，减少上部组块集成时间
执行标准
- GB/T 51308-2019 《海上风力发电场设计规范》
- NB/T 31055-2021 《海上变电站设计规范》
- NB 31089-2016 《 风电场设计防火规范》
相关参数
-
防护等级A60/A15
-
活荷载 房间无设备区域2kN/m2
-
活荷载 室外甲板区域4kN/m2
-
活荷载 通信蓄电池室8kN/m2
-
活荷载 吊装区域10kN/m2
-
角焊缝焊缝等级 二级
-
对接焊缝采用全焊透坡口形式焊缝等级 一级
-
平均粗糙度50-80μm
-
除锈等级Sa2.5级
-
预制舱防腐设计年限27年
-
10年一遇10分钟平均风速36.6m/s
-
100年一遇10分钟平均风速52.3m/s
-
抗震设防烈度8°
-
上部组块结构柱、梁、斜撑、吊耳等主要受力结构安全等级一级
-
结构设计使用年限50年
