产品介绍
电网用预制舱分国网用预制舱和南网用预制舱。国网用预制舱是国家电网重点推广的新一代智能化变电站，主要适用于国网系统变电站新建及改扩建，涵盖220kV及以上新建变电站，用于完善骨干网络架构，提升地区负荷承载力。南网用预制舱是深入研究了南网范围内的变电站建设所面临的建站需求，比如用地紧张、山地建站、建站周期短等行业难题，开发的具有“快小精省活”优点的南网预制舱变电站，成为南方南网线路建设、变电站建设、配网建设的重要组成部分，承担着转换电压、输送电能的重要使命。

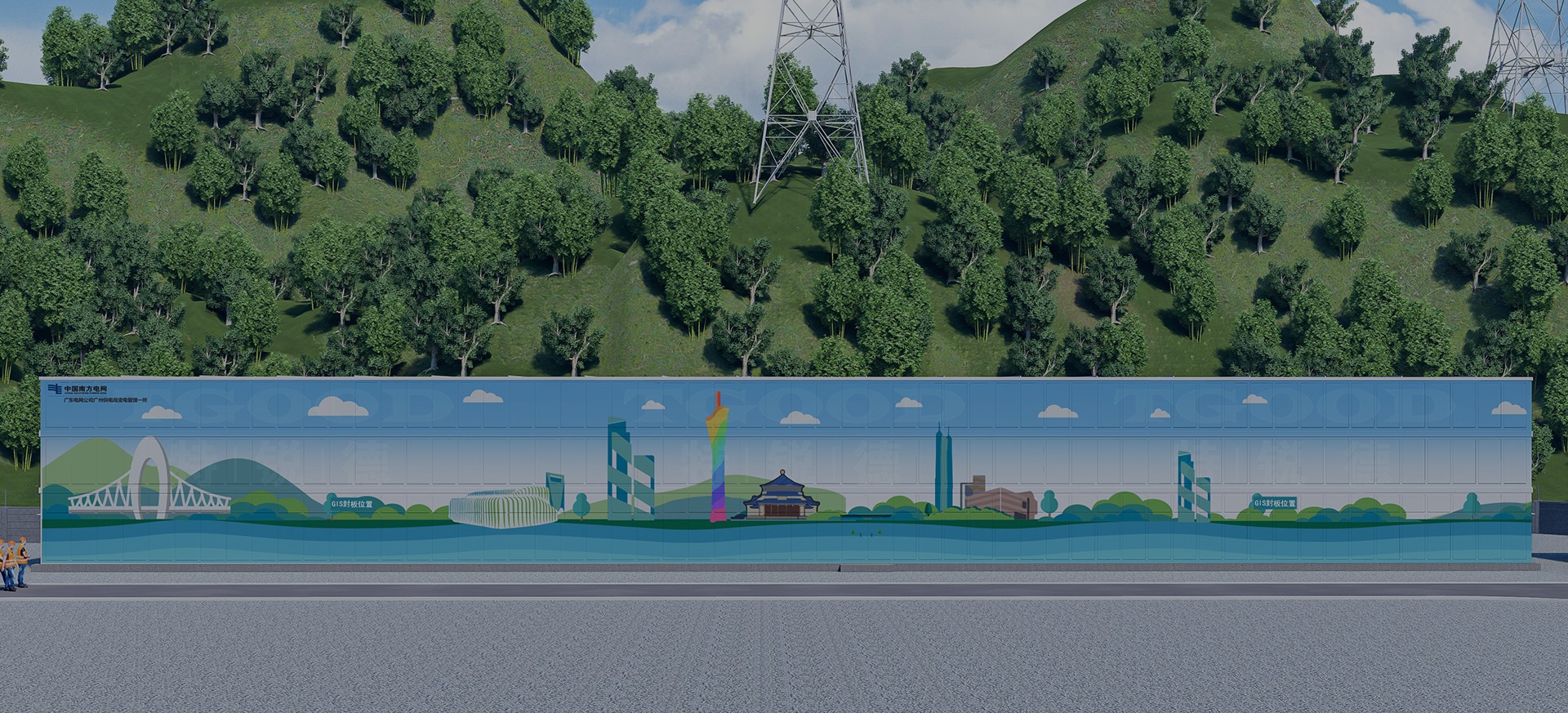

整站紧凑型布局，占地面积和高度相较于土建变电站减少了30%以上，减少了城市空间占用率；变电站全部设备采用积木模块化的设计理念，各模块实现了工厂化生产、装配式建设，现场土建工作量相较于常规土建变电站减少了70%以上，设备安装工作量减少了80%以上；设备进场无需封路，施工过程无扬尘和噪声污染； 预制舱式变电站外壳可实现全站景观式装饰，结合用户文化元素及周边环境，搭配彩绘风格、建筑风格、科技风格及现代风格的等不同装饰风格，可融入城市中心、沙漠光伏基地、数据中心、产业园区、公园景区进行建站，结合智能监控、隔音降噪、防辐射处理等智能化安全化技术措施，与周边自然、社会、人文、建筑环境融为一体。
产品特点
-
活：积木模块化结构，可根据站址地理位置不同采取灵活的搭积木式建站模式，也可根据本期远期规划分期建设；迁移方便，可在最短时间内整体异地迁建
-
省：标准化设计，工厂化加工，装配式建设，使整站综合投资节省5%-10%。变电站紧凑型布局，采用先进的成套系统集成技术，土地资源节省30%-70%
-
精：非金属复合材料外围护体系，永久性不锈蚀。主要电气设备采用免维护设备，安全可靠。精致的加工工艺，精致的外观设计
-
小：占地面积小，较常规变电站建设占地缩小30%-70%
-
快：3个月工厂生产周期，1个月现场施工周期
执行标准
- DL/T 2821—2024《变电站预制舱式组合设备技术规范 第1部分：开关设备舱》
- GB/T 8625《建筑材料难燃性试验方法建筑构件耐火试验方法第1部分:通用要求》
- GB50009《建筑结构荷载规范》
- GB/T50011 《建筑抗震设计标准》
- GB50017 《钢结构设计标准》
- GB 50060-2008 《3~110kV高压配电装置设计规范》
- ISO 12944-1-2017 Paints and varnishes - Corrosion protection of steel structures by protective paint systems - Part 1: General introduction (Second Edition)
- GB/T 9978.1-2008《建筑构件耐火试验方法第8部分:非承重垂直分隔构件的特殊要求》
- GB/T 17467-2020 《高压/低压预装式变电站》
- Q/GDW 11882-2025 《预制舱式 10kV、35 kV 开关设备技术规范》
- GB/T 4208-2008 《外壳防护等级(IP代码)》
- GB/T 20138-2023《电器设备外壳对外界机械碰撞的防护等级(IK代码)》
相关参数
-
噪声等级55db
-
预制舱适用环境条件C3及以上环境（非沿海项目）；C5及以上环境（沿海项目）
-
箱体壁板耐火极限3h
-
舱体外壳金属材料耐盐雾时间1440h
-
保温性能0.04W/(m²/K)
-
防护等级IP55
-
机械碰撞防护等级IK10
-
抗风能力65m/s
-
抗震性能9°
-
设计寿命50年
-
海拔高度≤5000m
-
环境湿度＜90％
-
环境温度-55℃-55℃
-
频率50Hz
-
电压等级400V-330kV

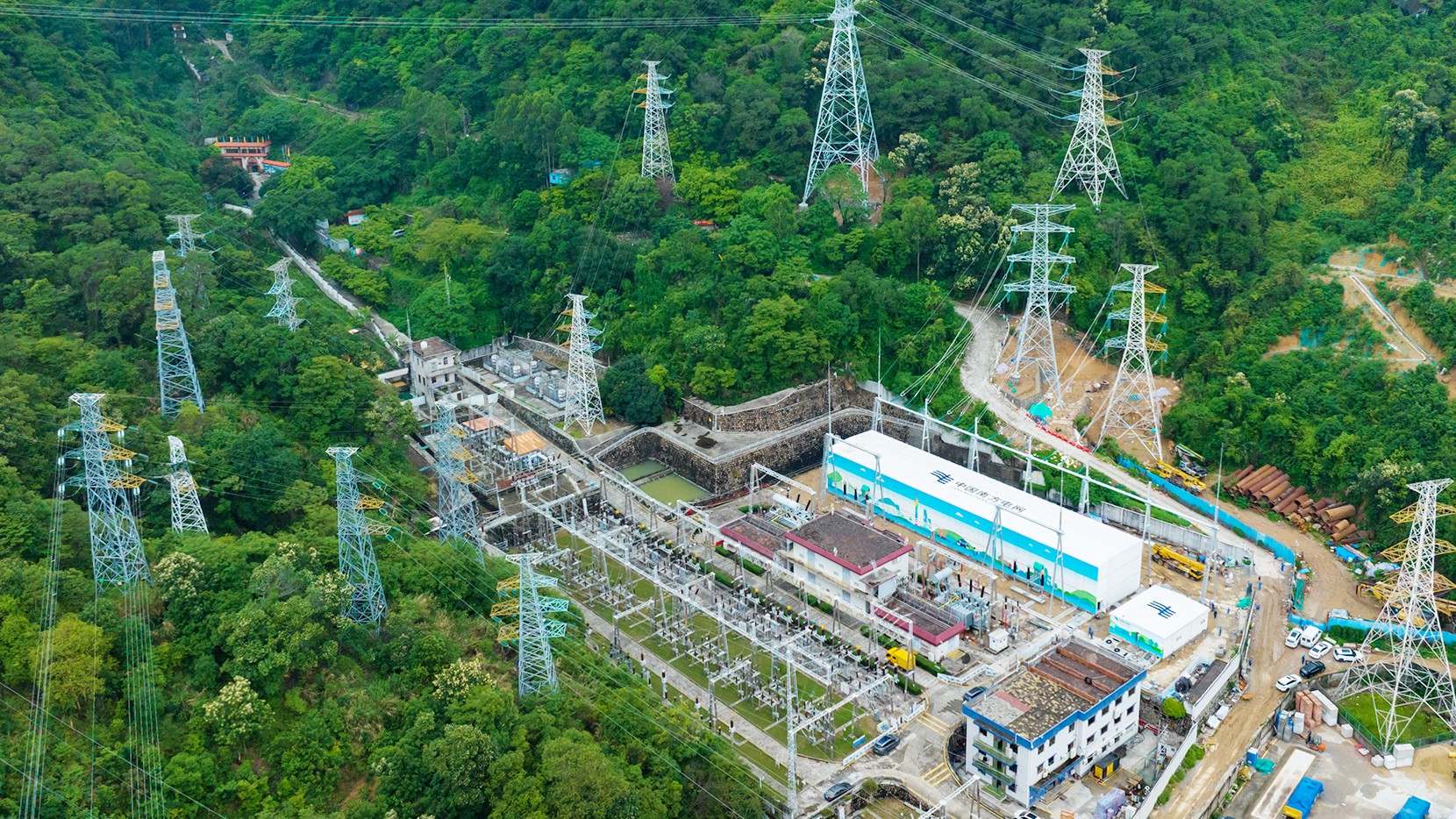

应用场景
