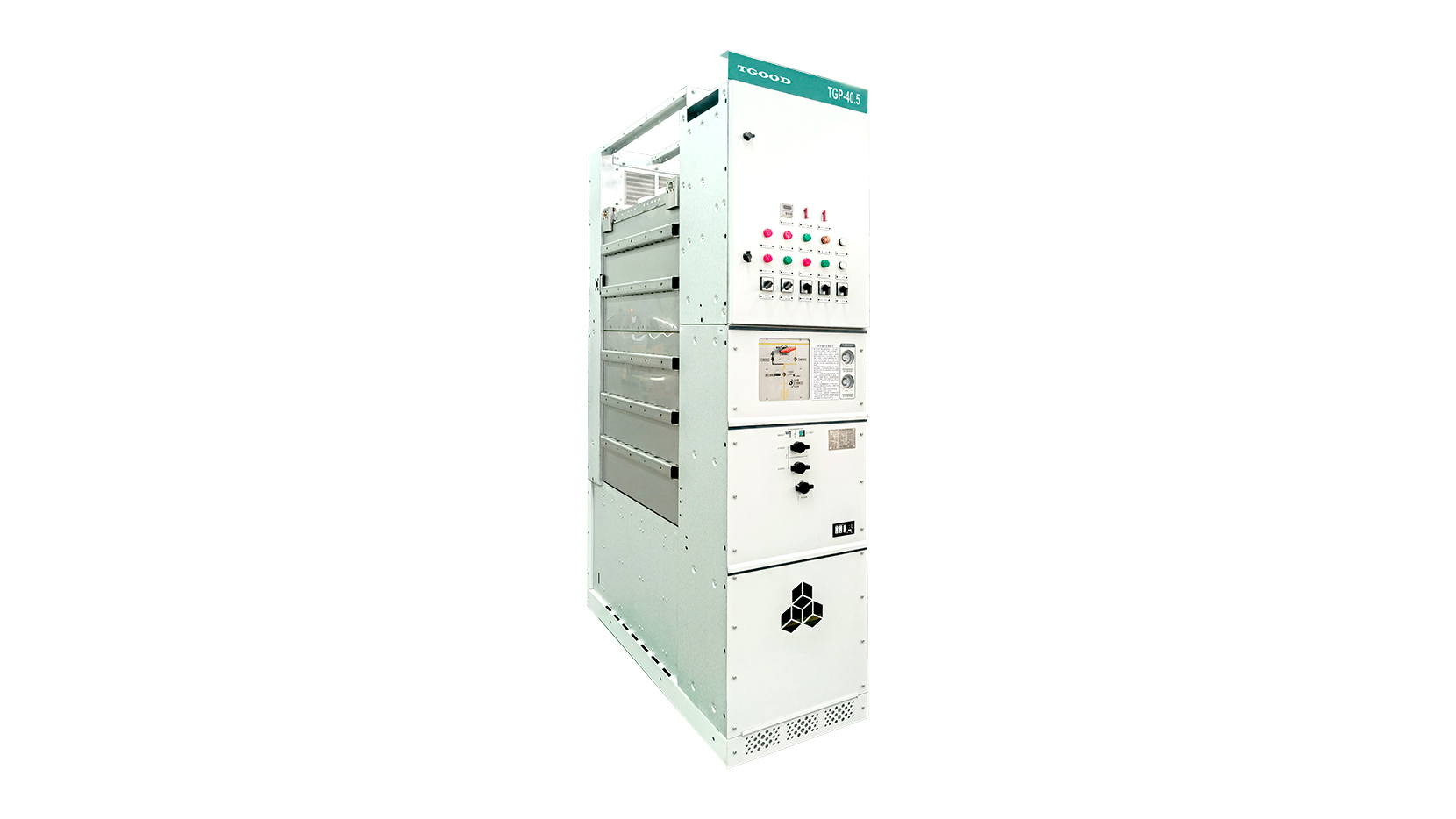

TGP-40.5型SF6气体绝缘交流金属封闭开关设备（以下简称 C-GIS）为 SF6 气体绝缘、金属外壳、固定式开关柜，是三相交流 50/60Hz 单母线及母线分段的户内成套装置。

产品特点

  • 具有独立的燃弧通道，达到IAC-31.5kA/1s

  • 采用真空灭弧开断技术，断路器寿命达 20000 次

  • 高压一次元器件完全封闭，主回路全绝缘、免维护

  • 产品结构紧凑、体积小，只有常规 AIS 产品体积16%

  • 关键技术全部经过计算机仿真计算，确保质量及可靠性

执行标准

  • GB/T 3906-2020《3.6 kV~40.5 kV交流金属封闭开关设备和控制设备》
  • GB/ 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》

相关参数

  • 产品尺寸（宽×深×高）
    600/800/900×1500/1900/2000×2450/2600mm
  • IP等级
    气箱（一次主回路） IP67；整柜 IP4X；隔室间 IP2X
  • 年泄露率
    ＜0.05%
  • SF6气体水份含量（20℃）
    ≤300ppm
  • 绝缘气体类型
    SF6
  • 防爆膜爆破压力（相对）
    0.12Mpa
  • 报警压力（相对）
    0.02Mpa
  • 额定出厂充气压力（相对）
    0.04Mpa
  • 机械寿命
    真空断路器10000/20000次；三工位隔离开关
    5000次
  • 燃弧能力
    25kA/1S、31.5kA/1S、40kA/1S
  • 分支母线额定电流
    630A、1250A、1600A、2000A、2500A、3150A
  • 母线额定电流
    1250A-3150A
  • 额定短时耐受电流持续时间
    4S
  • 额定短时耐受电流（有效值）
    25kA、31.5kA、40kA
  • 额定峰值耐受电流
    63kA、80kA、100kA
  • 额定短路开断电流（有效值）
    25kA、31.5kA、100kA
  • 额定频率
    50Hz/60Hz
  • 雷电冲击耐受峰值（峰值）
    185kV/215kV
  • 1min工频绝缘
    95A/118A
  • 额定工作电压
    40.5kV
