产品介绍

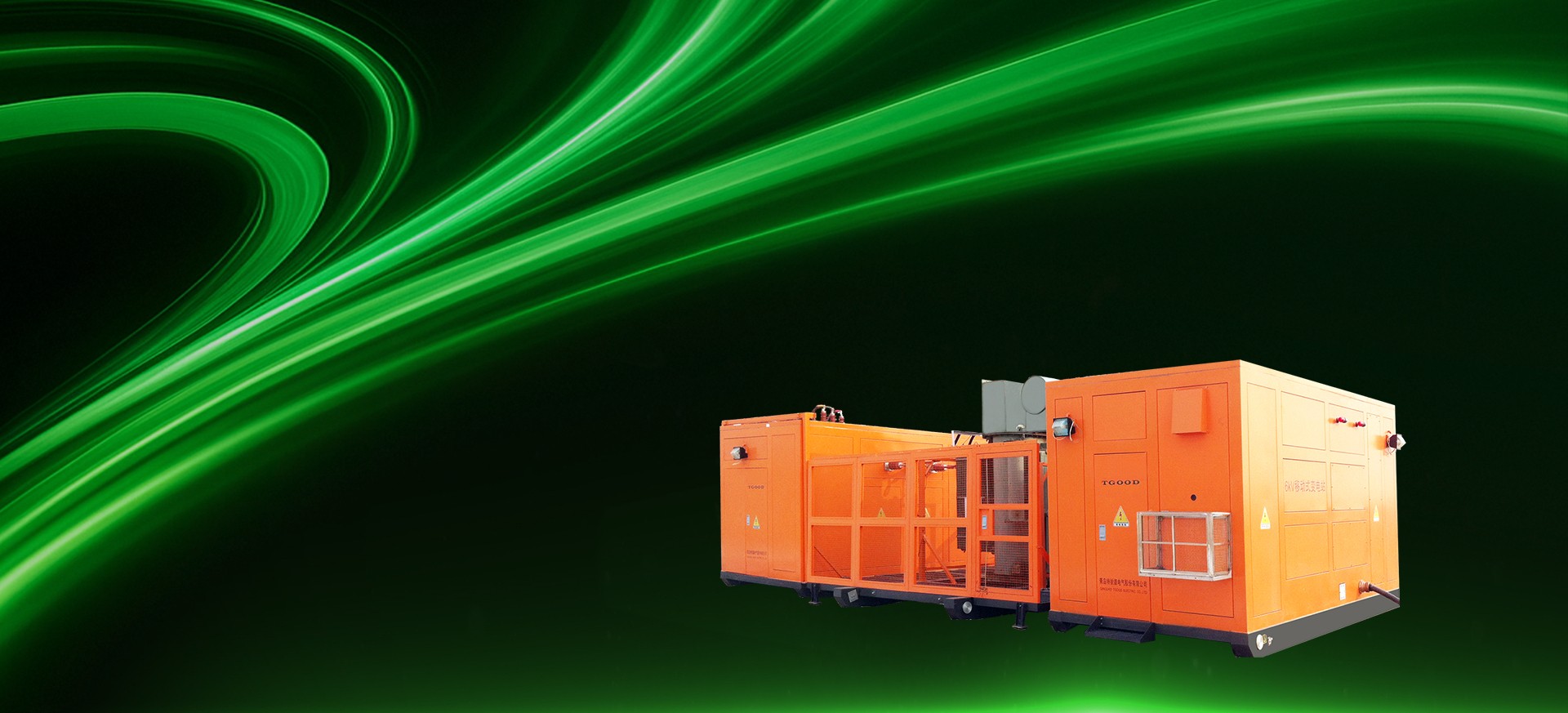

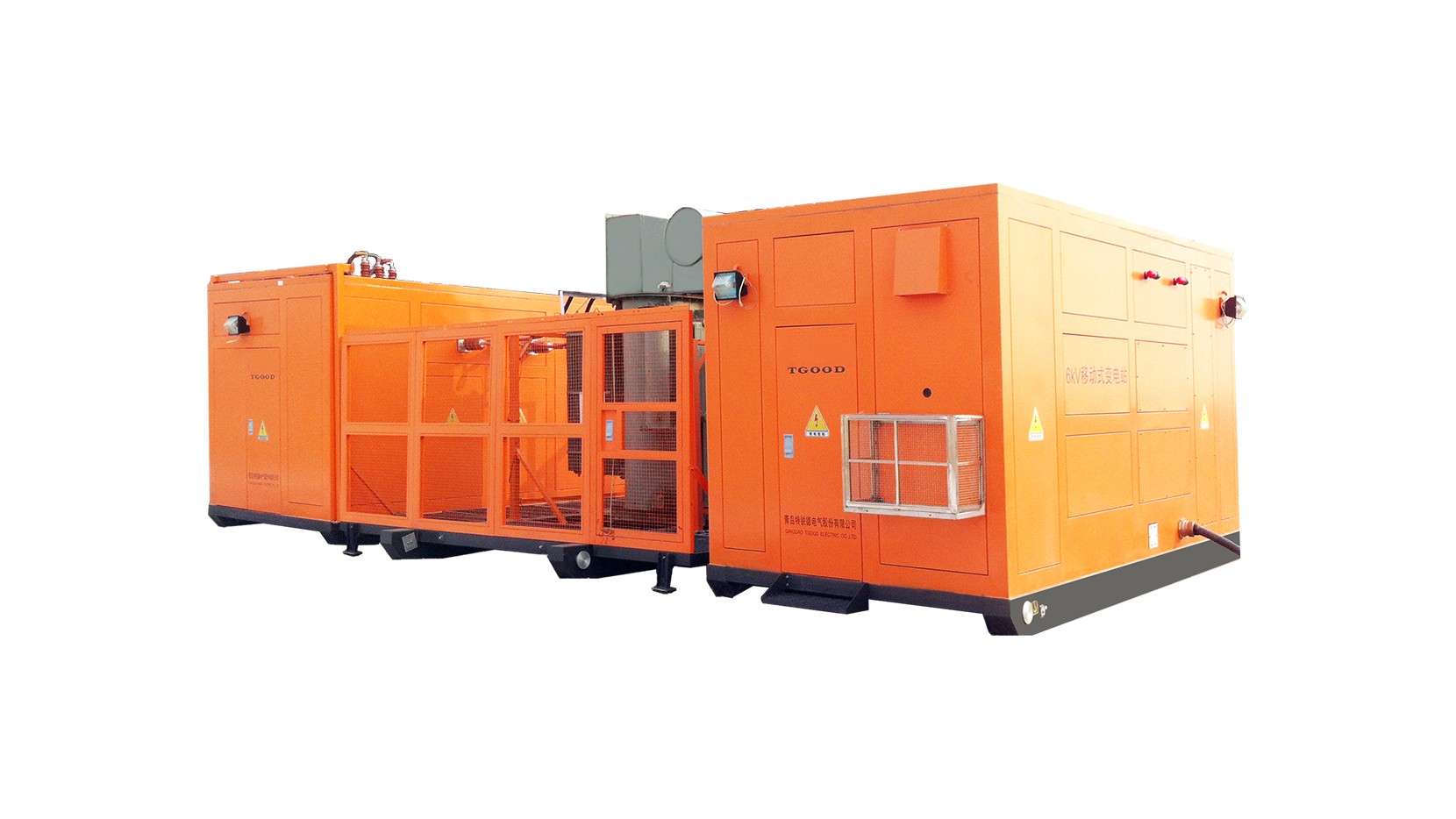

撬装移动式变电站含主变压器、高压设备、中压设备、二次设备，所有设备自带钢制底座，一二次线缆侧近侧出，运抵现场后无需制做基础，只需将原站改造部分负荷转移到移动变中即可，现场工作量极小，布局灵活、可快速投运。
产品特点
-
机动灵活：设备可整体迁移
-
五无设计：无房、无墙、无架构、无电缆沟、无人值守
-
坚强可靠：焊接一体式结构，多维度抗震设计，内环境智能控制
-
结构紧凑：一二次系统集成化，结构紧凑，满足人机工程学要求
-
无需基础：设备无需土建基础，厂内集成，现场找平即可就位
-
投运便捷：变电站装配模块化、建设工厂化、施工简单化
执行标准
- DL/T 2824.1—2024《变电站预制舱式组合设备技术规范 第1部分：开关设备舱》
- GB/T 8625《建筑材料难燃性试验方法建筑构件耐火试验方法第1部分:通用要求》
- GB50009《建筑结构荷载规范》
- GB/T50011 《建筑抗震设计标准》
- GB50017 《钢结构设计标准》
- GB 50060-2008 《3~110kV高压配电装置设计规范》
- ISO 12944-1-2017 《色漆和清漆防护涂料体系对钢结构的防腐蚀保护第1部分:总则》
- GB/T 9978.1-2008《建筑构件耐火试验方法第8部分:非承重垂直分隔构件的特殊要求》
- GB/T 17467-2020 《高压/低压预装式变电站》
- Q/GDW 11882-2025 《预制舱式 10kV、35 kV 开关设备技术规范》
- GB/T 4208-2008 《外壳防护等级(IP代码)》
- GB/T 20138-2023《电器设备外壳对外界机械碰撞的防护等级(IK代码)》
相关参数
-
噪声等级55db
-
预制舱适用环境条件C3及以上环境（非沿海项目）；C5及以上环境（沿海项目）
-
箱体壁板耐火极限3h
-
舱体外壳金属材料耐盐雾时间1440h
-
保温性能0.04W/(m²/K)
-
防护等级IP55
-
机械碰撞防护等级IK10
-
抗风能力65m/s
-
抗震性能9°
-
设计寿命50年
-
海拔高度≤5000m
-
环境湿度＜90％
-
环境温度-55℃-55℃
-
频率50Hz
-
电压等级400V-330kV
