产品介绍

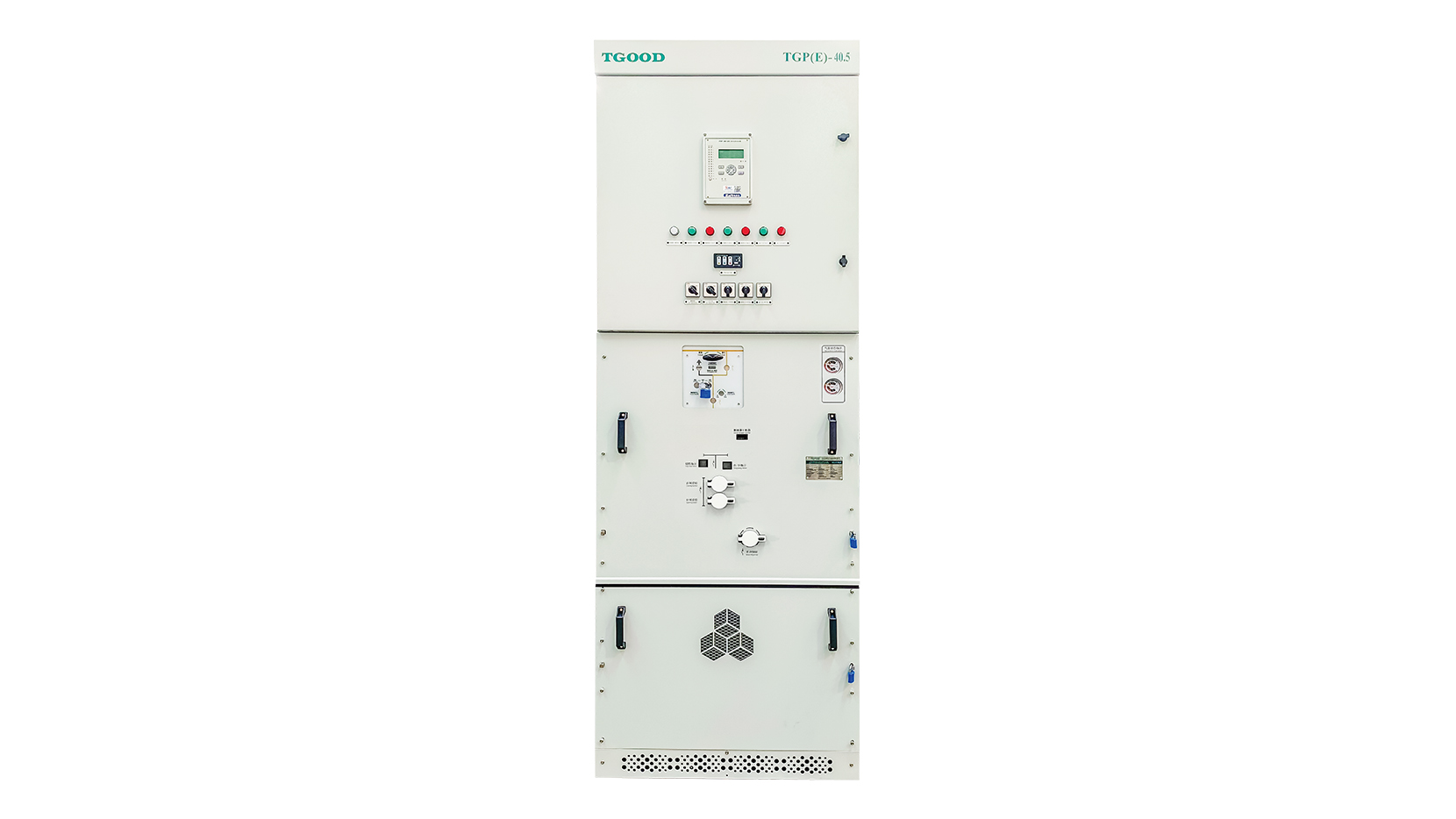

TGP(E)-40.5气体绝缘开关设备为N₂气体绝缘、金属外壳、固定式开关柜，是三相交流 50/60Hz单母线及母线分段的户内成套装置。
产品特点
-
开关柜设计有独特的自然通风散热通道，确保1.1倍1250AC-GIS产品顺利通过温升试验
-
产品防燃弧等级IAC 31.5kA/1s,即便存在发生燃弧的可能，也能确保操作人员的人身安全
-
产品防护等级：气箱IP67，整柜IP4X，隔室之间IP2X
-
产品采用模块化设计理念，共整柜共分为气箱（一次回路）、电缆室、二次室、小母线室、泄压通道室、操作机构室，其中泄压通道及二次室可实现现场更换的功能
-
断路器操作机构与三工位隔离机构之间设计有强制的机械五防闭锁，且在操作面板上集中设计有带机械指示的一次模拟母线操作界面，提高了整柜的安全性
-
产品并柜采用内锥母线插拔技术，产品现场安装无需进行现场充气，且产品维护实现无需移动旁边柜子即可抽出中间柜子的技术方案
-
三工位隔离开关具备自主知识产权，简化隔离开关机械传动结构，不仅降低隔离开关制造成本，而且提高隔离开关机械传动的可靠性
-
柜高度方面：母线带PT（且PT带熔断器、带独立隔离开关）、避雷器， 柜高控制在2400mm内，且二次室高度仍可以设计850mm高
-
柜深度方面：线路侧带PT（且PT带熔断器、带独立隔离开关）、避雷器、双电缆进/出线，柜深控制在1700mm内
-
产品体积小，不仅能满足常规户内配电室空间布置要求，而且也适用于户外箱式变电站内部空间布置要求
-
产品方案齐全，产品同时满足国内、国际市场相关技术标准及用户使用习惯要求
-
N₂气压表设定有最低工作压力信号触点，当产品气箱内部压力低于0.04Mpa（相对压力）时，密度继电器发出节点信号，蜂鸣报警或者自动跳开关
-
产品额定充气压力小，仅为0.06Mpa（相对压力），产品满足工频绝缘95kV/1min
执行标准
- GB/T 3906-2020《3.6 kV~40.5 kV交流金属封闭开关设备和控制设备》
- GB/ 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》
相关参数
-
1min工频绝缘95/118A
-
雷电冲击耐受峰值（峰值）185/215kV
-
额定频率50/60Hz
-
额定短路开断电流（有效值）25、31.5kA
-
额定峰值耐受电流63、80kA
-
额定短时耐受电流（有效值）25、31.5kA
-
额定短时耐受电流持续时间4S
-
母线额定电流1250、2500A
-
分支母线额定电流630、1250A
-
燃弧能力25kA/1S、31.5kA/1S
-
机械寿命真空断路器10000次
三工位隔离开关3000次
