产品介绍

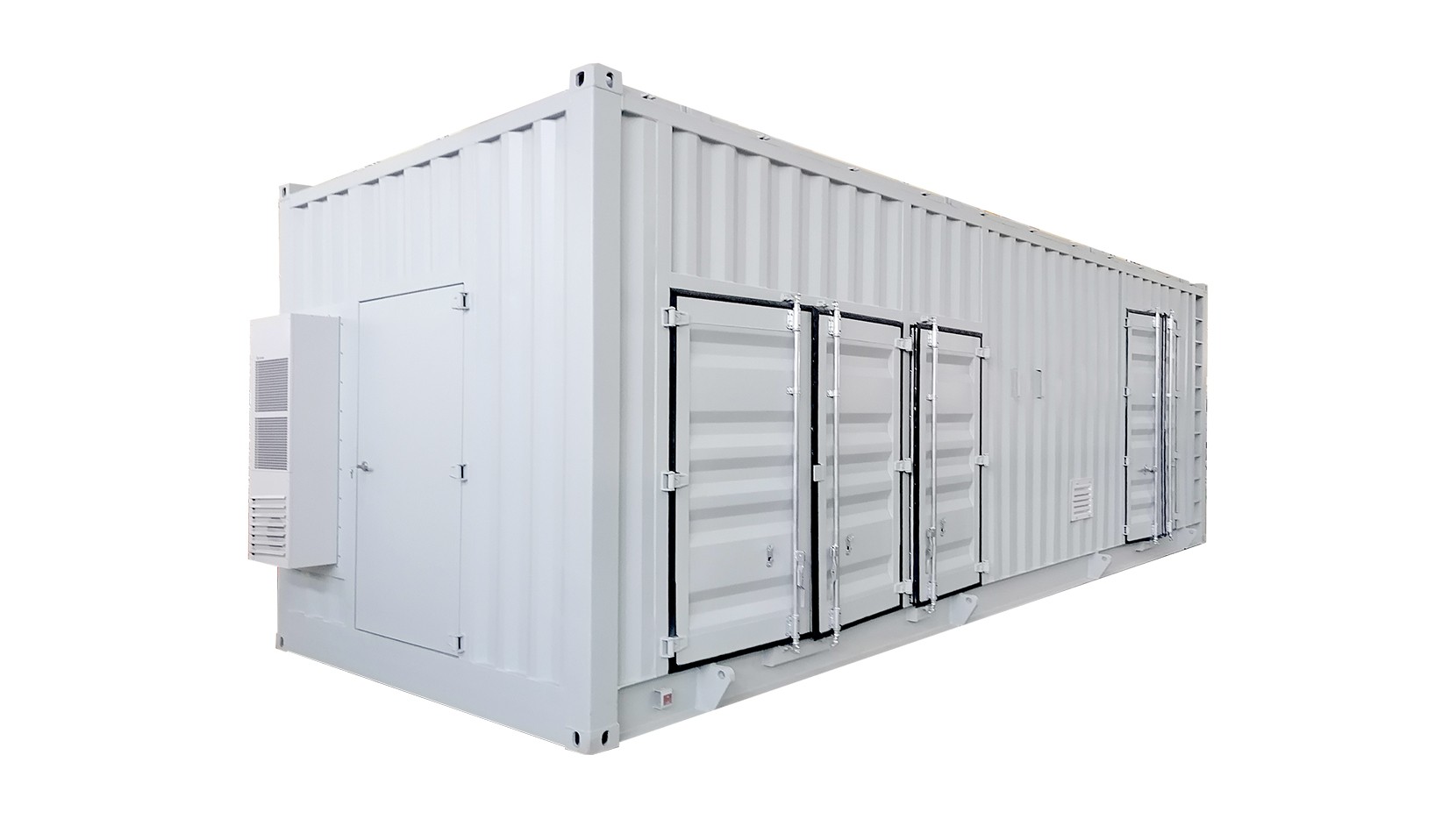

66kV新能源升压箱变是将72.5kV GIS、变压器、低压柜、测控装置等关键一二次设备通过预制舱进行一体化集成、工厂化预制的核心装备，广泛应用于新能源发电测、配电负荷侧。
产品特点
-
智慧化环控，精准制冷、高效节能
-
高防腐能力，全封闭设计，防护等级高
-
变压器抗短路能力强、高效过载能力及卓越抗震性能
-
72.5kV环保型GIS洁净空气绝缘，全绝缘、全密封、免维护
执行标准
- GB/T 17467-2020 《高压/低压预装式变电站》
- IEC 62271-202 High-voltage switchgear and controlgear - Part 202 High-voltage/low-voltage prefabricated substation
- GB/T 4208-2008 《外壳防护等级(IP代码)》
- GB/T 1094.2-2013《电力变压器第 2 部分：液浸式变压器的温升》
- GB/T 1094.10-2022《电力变压器 第 10 部分：声级测定》
- DL/T 537-2018《高压/低压预装式变电站》
- GB/T 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》
- DL/T 593-2016《高压开关设备和控制设备标准的共用技术要求》
相关参数
-
箱变防护等级IP54
-
箱变尺寸(W*L*H)9700mm*3200mm*3100mm
-
低压接入额定电压0.8kV
-
变压器连接组别Yd11/Yd11d11
-
额定容量6000kVA-9800kVA
-
高压并网额定电压66kV
