产品介绍

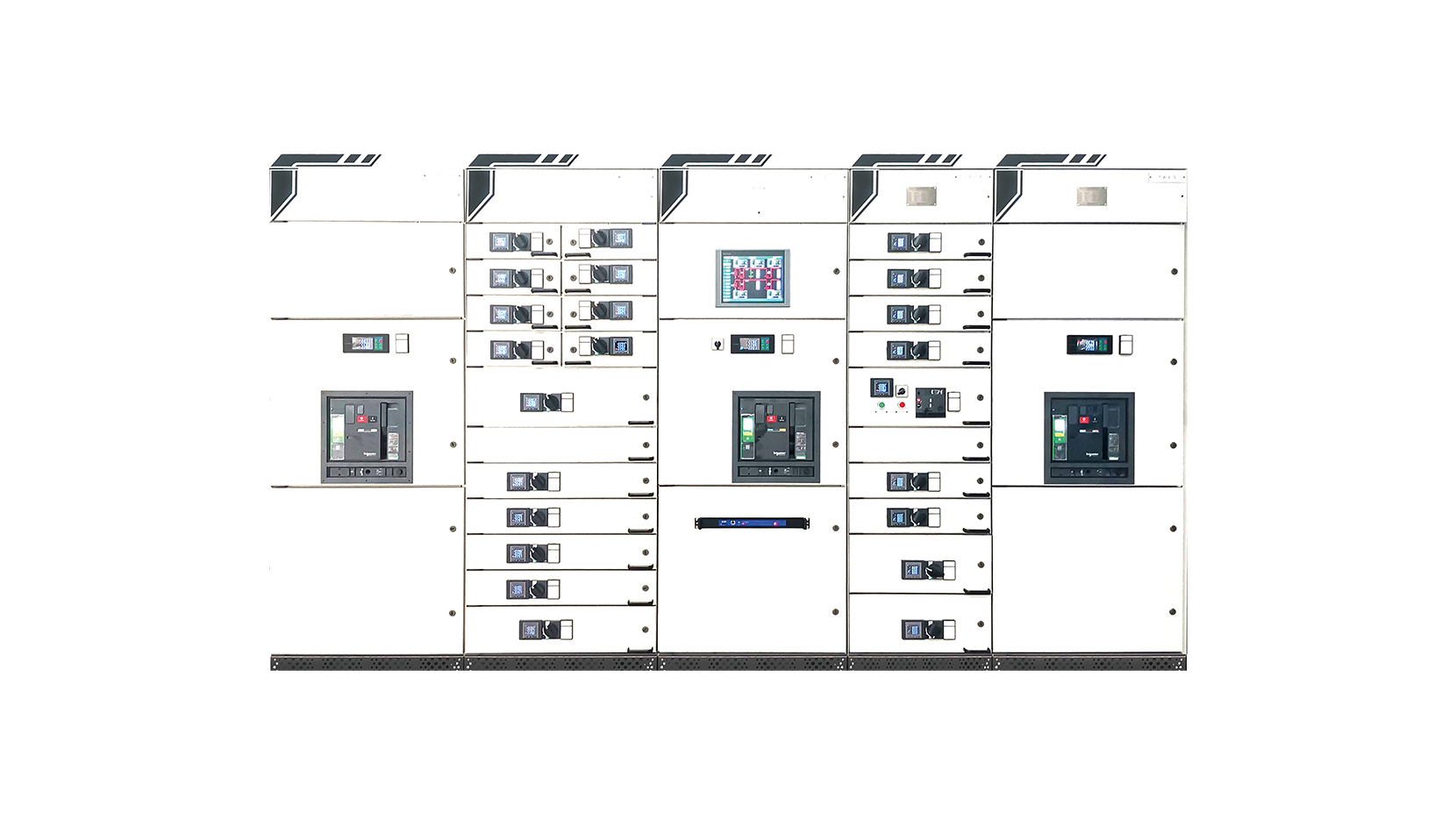

公司基于ABB MNS2.0低压开关柜技术，经过深度优化与创新，成功打造出CDM190系列低压开关设备。该系列设备作为三相交流频率为50Hz、额定工作电压为380V(400)V，额定电流为6300A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
产品特点
-
智能化，电气技术参数高
-
通过全套型式试验
-
根据不同的使用环境，可以选用不同防护等级的外壳
-
自振频率高，抗震结构设计
-
模数化设计，组合灵活，便于用户扩展
-
全系列标准化，全部选用标准件，方便工程设计和用户维护
-
结构紧凑，节省占地面积
执行标准
- GB/T 7252-2023 低压成套开关设备和控制设备
- IEC 61439-2-2020 Low-voltage switchgear and controlgear assemblies - Part 2: Power switchgear and controlgear assemblies
相关参数
-
使用海拔高度4500m
-
抗内部故障电弧100kA/0.3s
-
抗震等级9级烈度
-
额定峰值耐受电流264kA及以下
-
额定短时耐受电流120kA及以下
-
垂直母线额定电流2000A及以下
-
水平母线额定电流7500A及以下
-
额定频率50Hz
-
额定工作电压AC400V、AC690V
-
额定绝缘电压AC1000V
