产品介绍

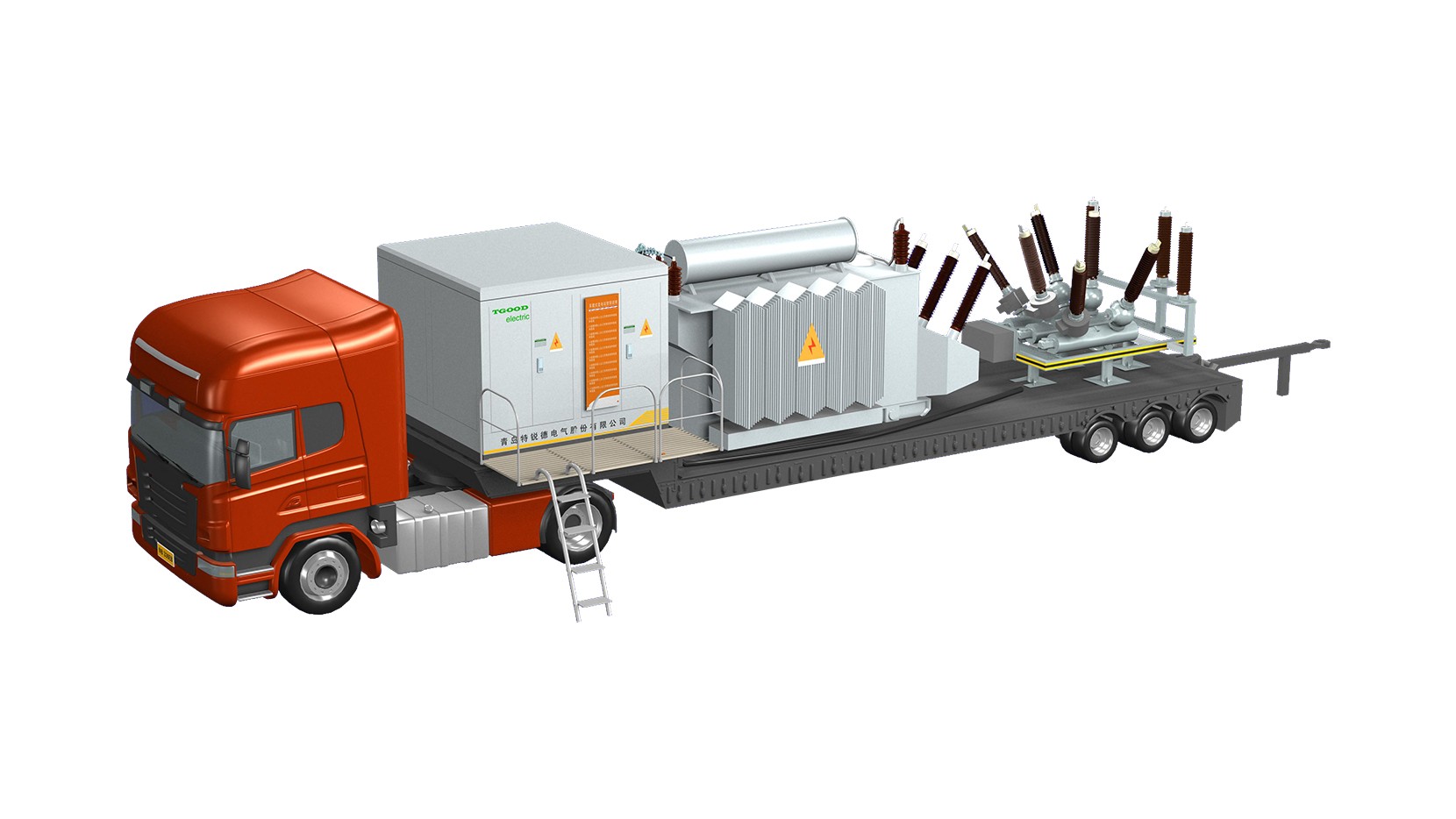

车载移动变电站主要由五个模块组成，包括复合式组合电器HGIS模块、主变压器模块、变电箱式综合自动化模块、中压配电室模块、设备运输模块。各模块采用整体预制式结构，实现各种功能单元工厂模块化制作，并在预制过程中完成各模块内部连接和调试。车载移动式变电站整体结构设计紧凑，机动性强，短时间内即可投入使用，且供电可靠度高，操作灵活，组装简单方便，各组件亦可单独运行和移动运输。半挂拖车平时处于机动待运状态，接到出发命令即可出动，达到指定目的地数小时内即能投入电网运行使用特别能满足高压电网供电系统在变电站技术改造、设备检修、工地临时供电、事故抢修以及自然灾害情况下的供电需求。
产品特点
-
结构紧凑 高度集成化设计，满足道路运输需求
-
投运快捷 快速响应、快速部署、快速投运
-
适应性强 结构强度高，减震措施完善，适用各类工况应用
-
机动灵活 设备与车体可靠集成，可快速赶赴现场
执行标准
- DL/T 2821—2024《变电站预制舱式组合设备技术规范 第1部分：开关设备舱》
- GB/T 8625《建筑材料难燃性试验方法建筑构件耐火试验方法第1部分:通用要求》
- GB50009《建筑结构荷载规范》
- GB/T50011 《建筑抗震设计标准》
- GB50017 《钢结构设计标准》
- GB 50060-2008 《3~110kV高压配电装置设计规范》
- ISO 12944-1-2017 Paints and varnishes - Corrosion protection of steel structures by protective paint systems - Part 1: General introduction (Second Edition)
- GB/T 9978.1-2008《建筑构件耐火试验方法第8部分:非承重垂直分隔构件的特殊要求》
- GB/T 17467-2020 《高压/低压预装式变电站》
- Q/GDW 11882-2025 《预制舱式 10kV、35 kV 开关设备技术规范》
- 1GB/T 4208-2008 《外壳防护等级(IP代码)》
- 1GB/T 20138-2023《电器设备外壳对外界机械碰撞的防护等级(IK代码)》
相关参数
-
电缆绞盘电动，双轮组
-
空气悬挂半挂车体15000*3000*1100/1690
-
开闭所箱体9500*3000*3200
-
辅助系统视频监控及火灾报警系统
-
全电子多功能电能表3×100V，1.5（6）A，0.5S ，RS485 三线三线
-
间隔层交换机22电2光
-
线路保护测控装置线路保护测控装置
-
站用电源及直流电源系统柜配置1套一体化电源系统，电池容量65AH，锂电池DC220V组柜1面、电源柜1面
-
母线PT柜12kV
-
站变柜12kV
-
10kV出线柜12kV，1250A，31.5kA
-
10kV进线柜12kV，4000A，31.5kA
-
辅助系统视频监控及火灾报警系统
-
充馈柜含锂电池38AH DC220V，含3kVA逆变单元
-
主变保护测控装置及远动装置柜主变保护测控屏1面；运动主机1套，规约转换装置1台，监控主机1台，以太网交换机1台，网络打印机1台，GPS双对时装置1台，组屏1面
-
二次舱箱体3000*3000*2600
-
组合式液压半挂车15200*3000*1100/1690
-
中性点接地成套保护装置SUN-BZFZ-110；100-200/5 10P20
-
主变压器SFZ11-50000/110；110±8*1.25%/10.5kV；Ud=10.5% YN.d11
