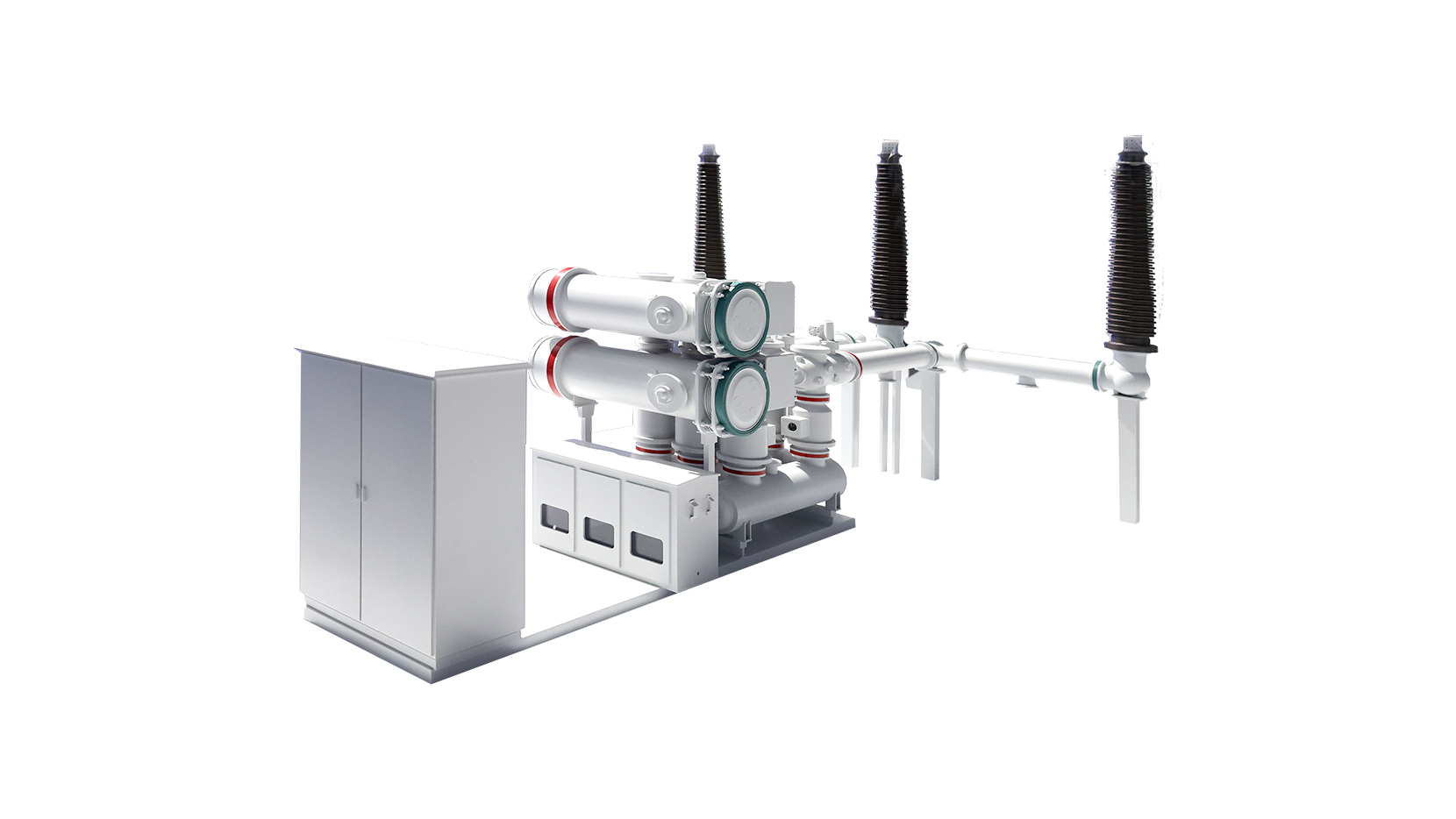

ZF-252(L)/T4000-50该产品技术参数完全满足IEC62271-203及相关标准的要求，用于三相交流50Hz、220kV电力系统，由几种标准功能模块组成，如：断路器，隔离开关，接地开关，电流互感器，电压互感器，氧化锌避雷器等基本原件组成。该GIS为三相分箱式结构，主母线为三相共箱结构，各元件已形成标准化，可按用户提出的不同主接线要求进行组合，有套管进出线，电缆进出线，或与变压器直连三种连接方式。
产品特点
-
优良的气体密封性能
-
断路器方案选配灵活
-
采用全模块化设计
-
高精密铸造铝合金材
-
开断能力强，额定电流大
-
体积小，重量轻
执行标准
- GB/T 7674-2020 《额定电压72.5kV及以上气体绝缘金属封闭开关设备》
- IEC 62271-203-2022 High-voltage switchgear and controlgear – Part 203: AC gas-insulated metal-enclosed switchgear for rated voltages above 52 kV
- GB/T 1984-2024 《高压交流断路器》
- IEC 62271-100-2021 High-voltage switchgear and controlgear - Part 100: Alternating-current circuit-breakers
- DL/T 402-2016 《高压交流断路器》
- GB/T 1985-2023 《高压交流隔离开关和接地开关》
- IEC 62271-102-2022 High-voltage switchgear and controlgear – Part 102: Alternating current disconnectors and earthing switches
相关参数
-
进出线套管端子静拉力水平纵向
2000N
水平横向
1500N
静态垂直力1500N -
噪声水平≤90dB
-
防护等级户内IP55
户外IP55W -
其他气室SF6水分含量≤300μL/L
-
断路器、双母线间隔中母线侧隔离开关、快速接地开关气室SF6水分含量≤150μL/L
-
SF6年泄气率≤0.05%
-
SF6额定压力（20℃）表压0.58MPa
-
无线电干扰水平<500μV
-
局部放电水平整机/一个间隔≤3pC
单个绝缘件≤2pC -
额定雷电冲击耐受电压相对地/相间1050kV
断口间1050+206kV -
额定1min工频耐受电流相对地/相间460kV
断口间460kV+146kV -
额定峰值耐受电流125kA
-
额定短路持续时间3s
-
额定短时耐受电流50kA
-
额定短路开断电流50kA
-
额定电流4000A
-
额定频率50Hz
-
额定电压252kV
