产品介绍

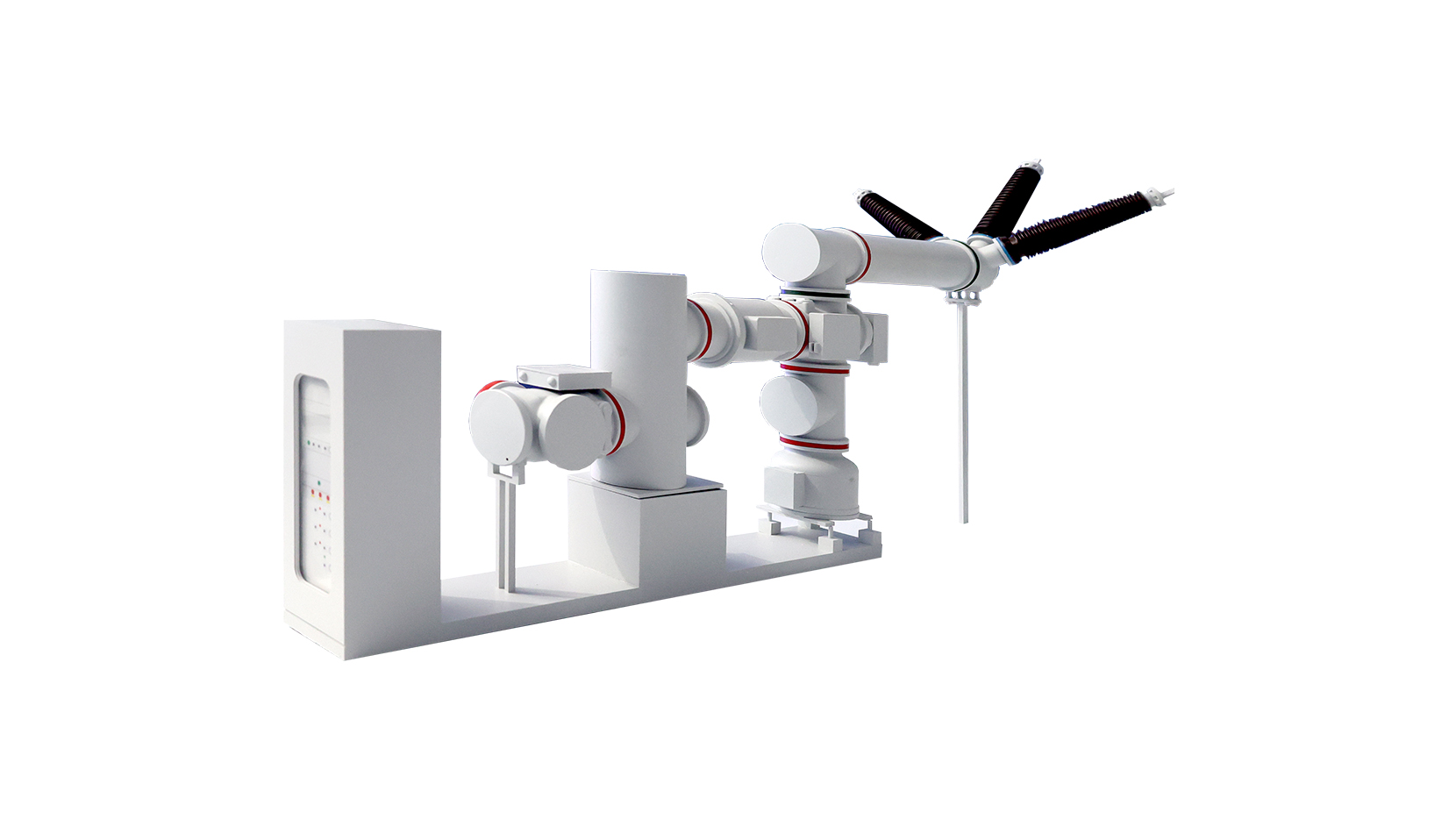

ZF-145(L)/T3150-40 将断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线等集合封闭在金属壳体之内成为一个整体，具有结构紧凑、占地面积小、可靠性高、运行维护工作量小、检修方便灵活等优点。所有的功能模块连接尺寸都相同，使得各种模块能够任意组合，可以满足各种变电站的设计和布置要求。
产品特点
-
采用全模块化设计
-
高精密铸造铝合金材料
-
全三相共箱紧凑型 GIS
-
性能卓越、可靠性高
执行标准
- IEC 62271-203-2022 High-voltage switchgear and controlgear – Part 203: AC gas-insulated metal-enclosed switchgear for rated voltages above 52 kV
- GB/T 7674-2020 额定电压72.5kV及以上气体绝缘金属封闭开关设备
- DL/T 617-2019 气体绝缘金属封闭开关设备技术条件
- IEC 62271-100-2021 High-voltage switchgear and controlgear - Part 100: Alternating-current circuit-breakers
- GB/T 1984-2024 高压交流断路器
- IEC 62271-102-2022 High-voltage switchgear and controlgear – Part 102: Alternating current disconnectors and earthing switches
- GB/T 1985-2023 高压交流隔离开关和接地开关
- DL/T 486-2021 高压交流隔离开关和接地开关
相关参数
-
间隔宽度0.8 m
-
每个隔室SF6气体漏气率≤0.1%/年
-
SF6气体额定压力（20℃）断路器0.5、0.6、0.6MPa；其它气室：0.4、0.5、0.5
-
额定峰值耐受电流100 KA
-
额定短时耐受电流（时间）40kA/4s
-
额定雷电冲击耐受电压峰值（1.2/50μs）（相对地/断口）50/410、550/550+100、650/750kV
-
额定工频1min耐受电压（相对地/断口）160/200、230/230+70、275/315kV
-
额定电流（主回路/母线）3150/4000、3150/4000、3150/4000A
-
额定电压72.5/126/145kV
