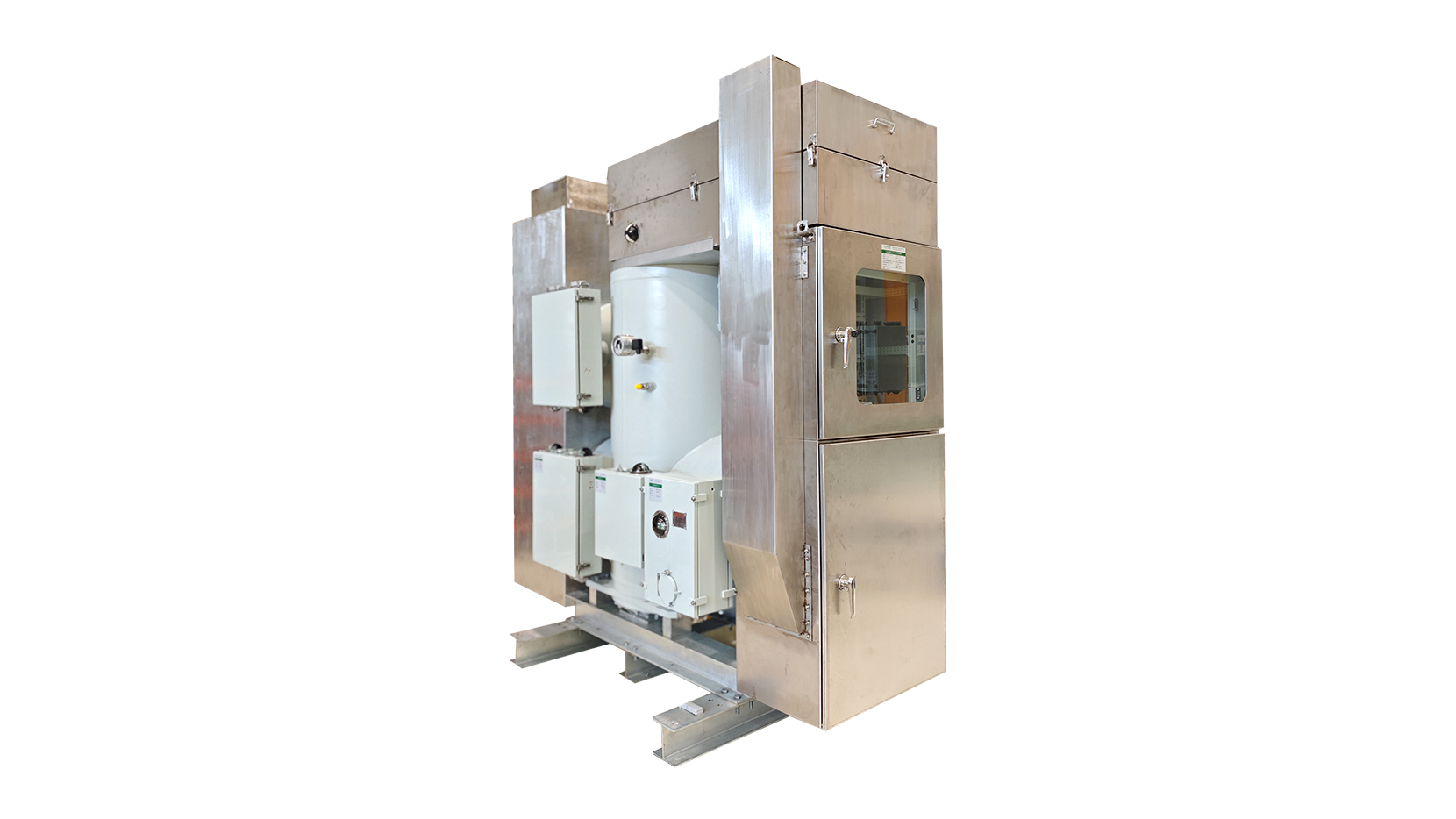

产品介绍
采用绿色、环保的解决方案，三相共箱整体布置方案；洁净空气绝缘+真空灭弧技术；真正实现“零碳”技术，满足绿色能源的发展要求。整体性能满足GB/T 7674和IEC 62271-203标准要求。
产品特点
-
现场安装免拆装、免充气，完全免维护
-
方案布局灵活，可实现不同功能接线要求
-
满足户外环境设计，适应海上和陆上环境要求
-
安全性、可靠性
-
绿色环保，零碳技术
执行标准
- GB/T 7674-2020 额定电压72.5kV及以上气体绝缘金属封闭开关设备
- IEC 62271-203-2022 High-voltage switchgear and controlgear – Part 203: AC gas-insulated metal-enclosed switchgear for rated voltages above 52 kV
- GB/T 1984-2024 高压交流断路器
- IEC 62271-100-2021 High-voltage switchgear and controlgear - Part 100: Alternating-current circuit-breakers
- DL/T 402-2016 高压交流断路器
- GB/T 1985-2023 高压交流隔离开关和接地开关
- IEC 62271-102-2022 High-voltage switchgear and controlgear – Part 102: Alternating current disconnectors and earthing switches
- JB/T 8738-2008 高压交流开关设备用真空灭弧室
- JB/T 3855-2008 高压交流真空断路器
- ISO 12944-6-2018 色漆和清漆-防护涂料体系对钢结构的防腐蚀保护-第6部分：实验室性能测试方法
相关参数
-
额定充气压力0.5MPa
-
气室绝缘气体洁净空气
-
工频耐受电压—隔离断口间140+42（160+42）kV
-
工频耐受电压—极对地及极间140（160）kV
-
冲击耐受电压—隔离断口间325+59（380+59）kV
-
冲击耐受电压—极对地及极间325（380）kV
-
额定短时耐受电流峰值80kA
-
额定短时耐受电流31.5kA
-
额定短路开断电流31.5kA
-
额定电流1250A
-
额定电压72.5kV
