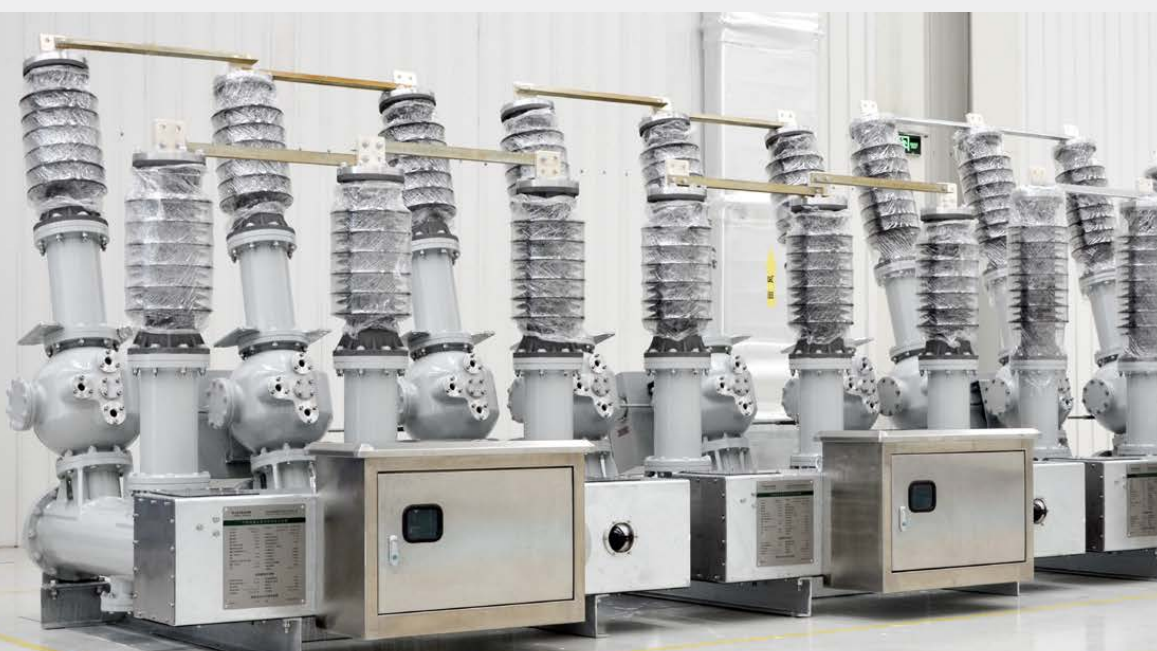

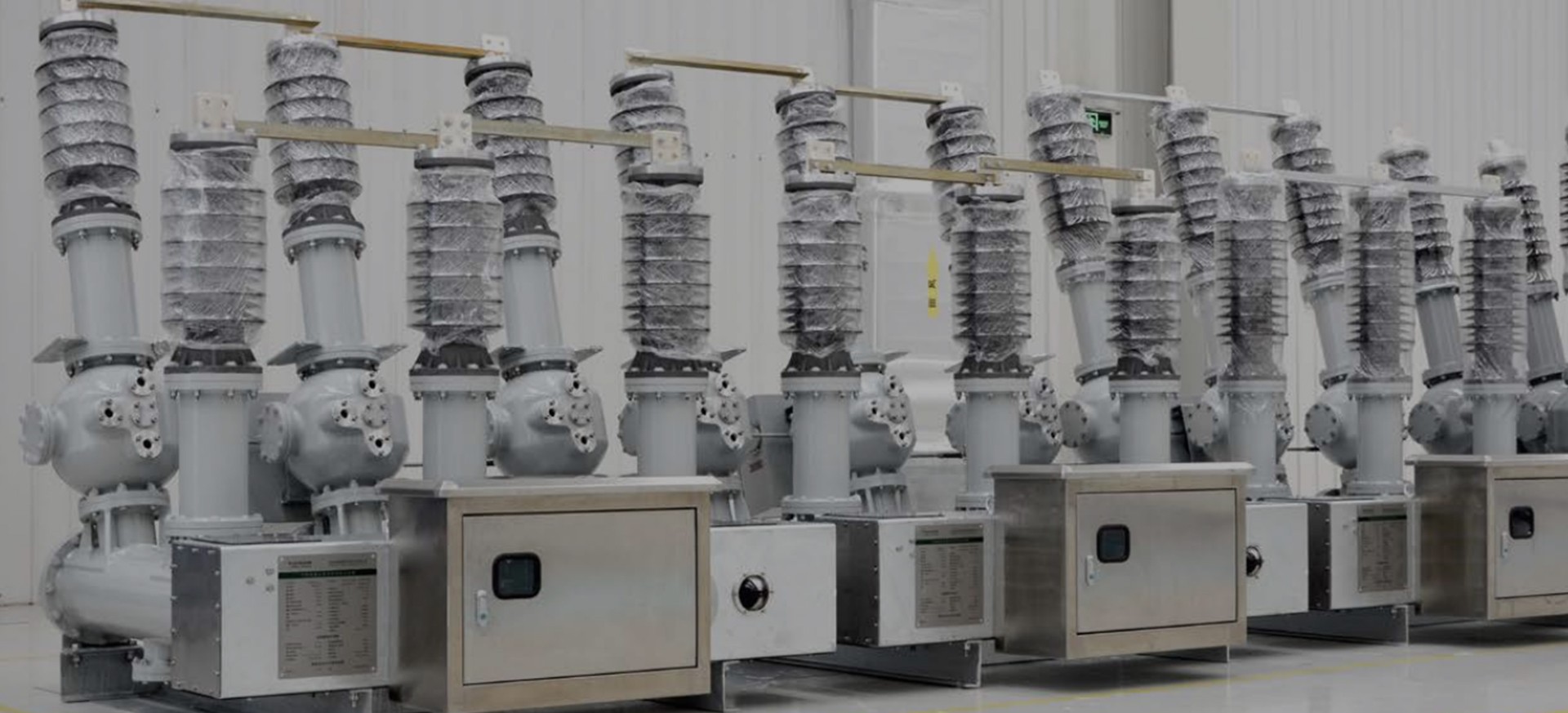

产品中心 > 组合电器系列 > 40.5kV HGIS

产品介绍

HGIS 复合式气体绝缘组合电器综合了传统空气绝缘开关设备（AIS）和气体绝缘封闭式组合电器（GIS）两种技术的优点，一方面采用已有成熟气体绝缘开关零部件，另一方面保留了传统可靠而且廉价的AIS母线模块，使其可靠性、性价比更高。HGIS为变电站提供了可靠的、系统的解决方案，工厂预制模块化的结构使其在变电站的扩建中能够应对原有系统可用空间匮乏及停电时限带来的现场安装调试等问题。其综合经济型和高可靠性使HGIS成为开关设备的发展趋势。

产品特点

  • 采用全模块化设计

  • 检修维护方便

  • 安装调试简单快捷

  • 性能卓越、可靠性高

执行标准

  • GB/T 7674-2020 额定电压72.5kV及以上气体绝缘金属封闭开关设备
  • GB/T 1984-2024 高压交流断路器
  • GB/T 1985-2023 高压交流隔离开关和接地开关

相关参数

  • 气室内的SF6微水含量
    断路器气室 交接验收值150μL/L； 断路器气室 运行允许值300μL/L
    其他气室 交接验收值250μL/L；其他气室 运行允许值 500μL/L
  • 断路器开断额定短路电流次数（电寿命）
    20 次
  • 每个隔室SF6气体漏气率
    0.3%/年
  • SF6气体额定压力（20℃）
    断路器：0.5MPa、0.6MPa、0.6MPa；其它气室：0.4MPa、0.5MPa、0.5MPa
  • 额定峰值耐受电流
    100kA
  • 额定短时耐受电流（时间）
    40kA/4s
  • 额定雷电冲击耐受电压峰值（1.2/50μs）（相对地断口）
    185/215kV、550/550+103kV、650/750kV
  • 额定工频1min耐受电压（相对地/断口）
    95/118kV、230/230+73kV、275/315kV
  • 额定电流
    2000A、2500/3150A、2500/3150A
  • 额定电压
    40.5kV、126kV、145kV
