产品介绍

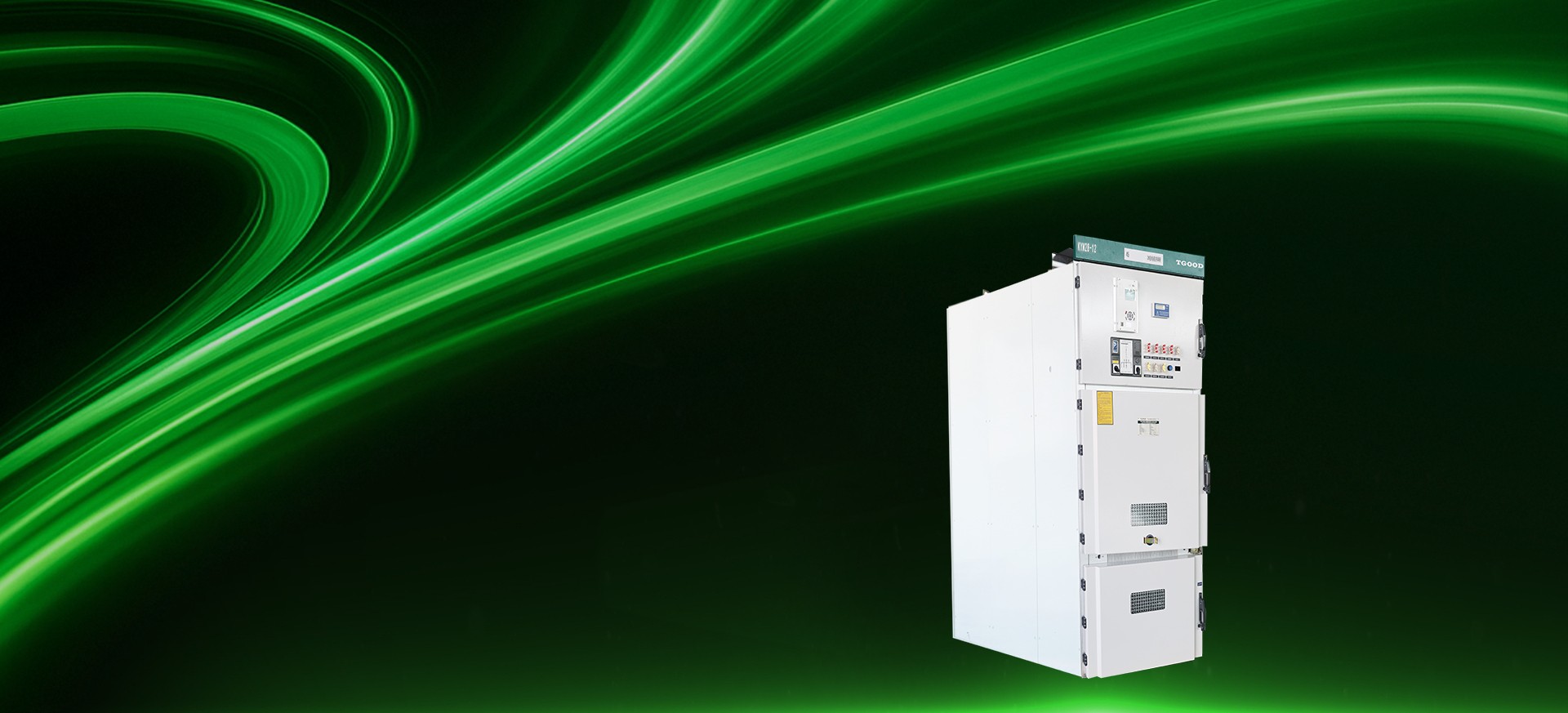

KYN28-12型空气绝缘交流金属封闭铠装移开式开关柜，用于接受和分配电能并对电路实行控制、保护及监测。具有防止误分误合断路器、防止带负荷推入拉出断路器手车、防止带电合接地开关、防止接地开关合闸时送电、防止误入带电间隔。开关柜的可移开部分可配置真空断路器、SF6断路器、真空接触器、隔离车等。
产品特点
-
智能化易实现：配置定制化传感器、摄像头、一键顺控，可实现产品智能化
-
接线空间：电缆室有充裕的空间，安装、维修方便
-
燃弧性能：母线室、手车室、电缆室均设有压力释放通道，发生事故时可有效保证人身及周边设备安全
-
互换性强：市场保有量巨大、元器件接口匹配性高
-
五防完善：机械、电气闭锁配合，符合五防要求
-
安全可靠：隔室分布合理，符合LSC2B级要求
执行标准
- GB/T 3906-2020 《3.6 kV~40.5 kV交流金属封闭开关设备和控制设备》
- GB/ 11022-2020 《高压交流开关设备和控制设备标准的共用技术要求》
- IEC 62271-200-2021 《高压开关设备和控制设备. 第200部分: 为使额定电压大于1 kV小于等于52 kV而采用的交流铁壳开关设备和控制设备》
相关参数
-
外形尺寸（宽x高x深）800(1000)x2240x1450(1750)mm（不含眉头及前后门）
-
外壳（隔室）防护等级IP4X(IP2X)
-
额定峰值耐受电流50kA、63kA、80kA、100kA、125(150)kA
-
额定短时耐受电流4s20kA、25kA、31.5kA、40kA、50kA
-
额定短路开断电流20kA、25kA、31.5kA、40kA、50kA
-
额定连续电流630A、1250A、1600A、2000A、2500A、3150A、4000A、5000A
-
额定频率50Hz、60Hz
-
额定绝缘水平额定短时工频耐受电压42kV
额定雷电冲击耐受电压75kV -
额定电压12kV
