产品介绍

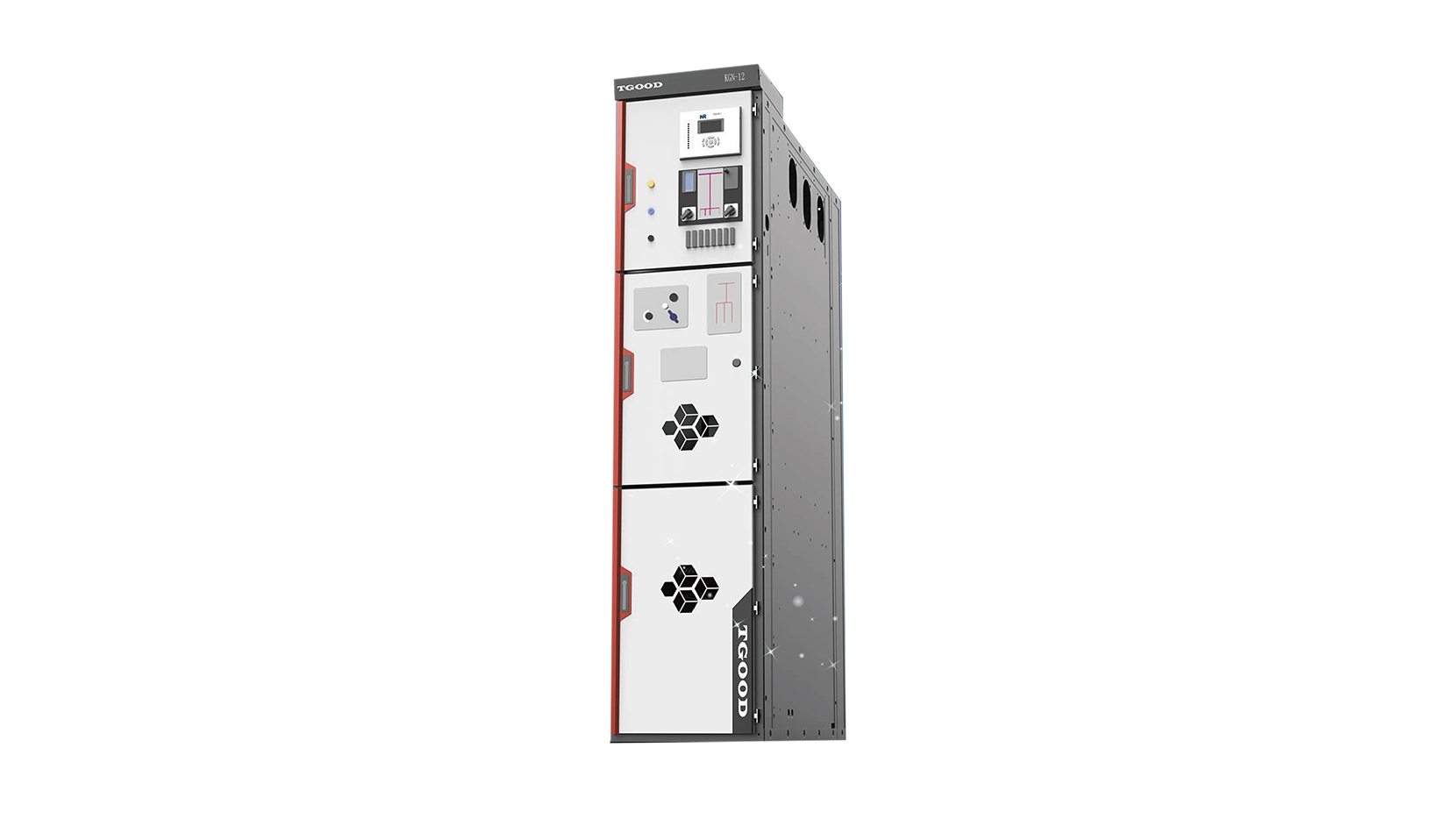

KGN-12型空气绝缘交流金属铠装固定柜是三相交流户内成套配电装置，外观新颖、五防联锁简单可靠、检修安全方便。具有完善的“五防”功能。作为接受和分配电能之用，并具有对电路进行控制、保护和监测等功能。
产品特点
-
结构可靠，柜前操作空间需求少
-
主要开关断路器可正装、侧装(630A、1250A)
-
五防联锁简单可靠、检修安全方便
-
金属铠装固定式开关柜，由四个完全独立的隔室组成
执行标准
- GB/T 3906-2020《3.6 kV~40.5 kV交流金属封闭开关设备和控制设备》
- GB/ 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》
相关参数
-
外形尺寸（≤850）×（≤1200）×（≤2600）mm（宽×深×高）
（≤1100）×（≤1200）×（≤2600）mm（宽×深×高） -
外壳防护等级IP4X
-
额定短路持续时间4S
-
额定短时耐受电流20AkA、25kA、31.5kA
-
额定雷电冲击耐压电压75kV
-
额定短时工频耐受电压42kV
-
额定分支母线电流630A~4000A
-
额定母线电流630A~4000A
-
额定频率50Hz
-
额定电压12kV
