产品介绍

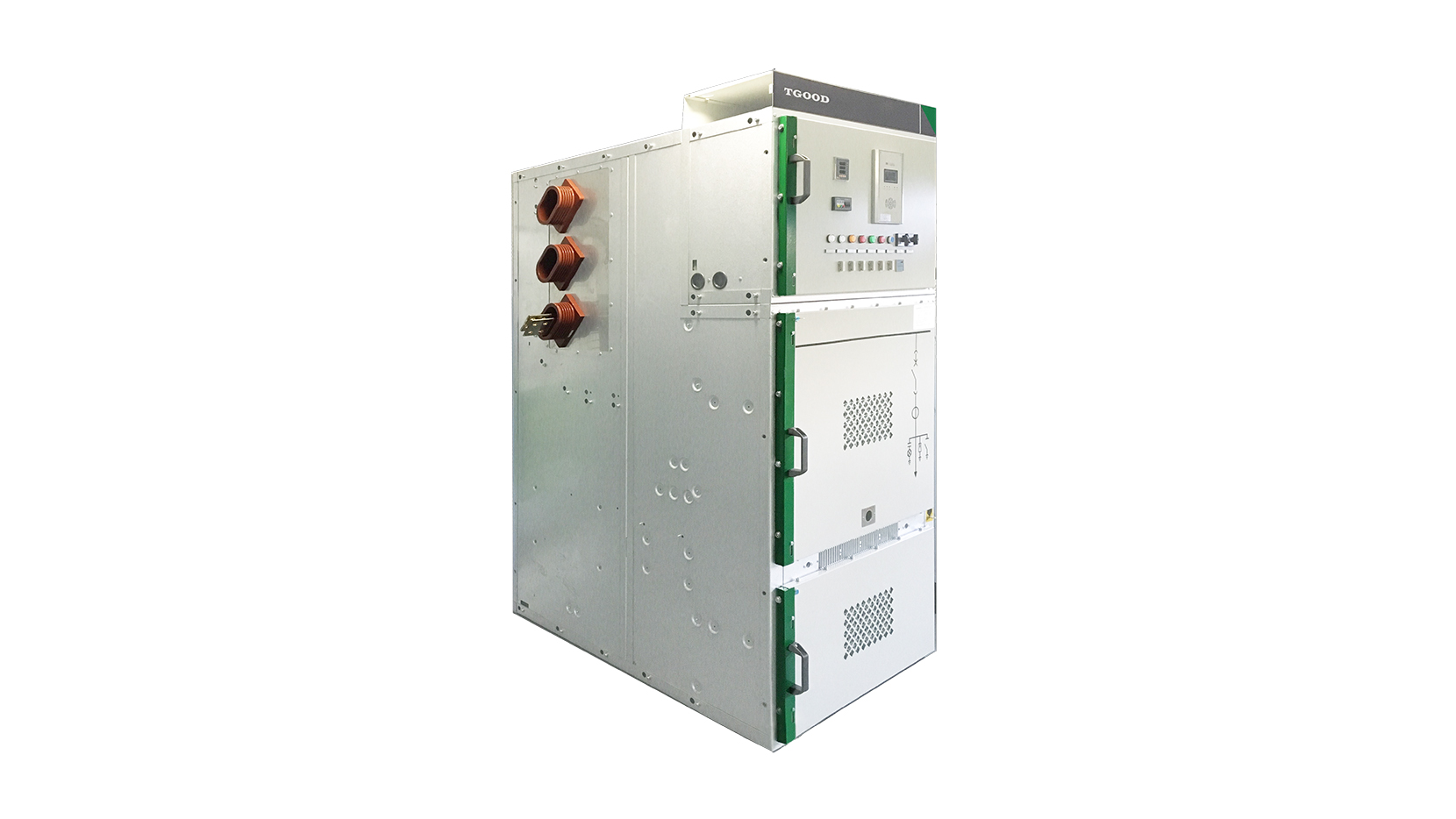

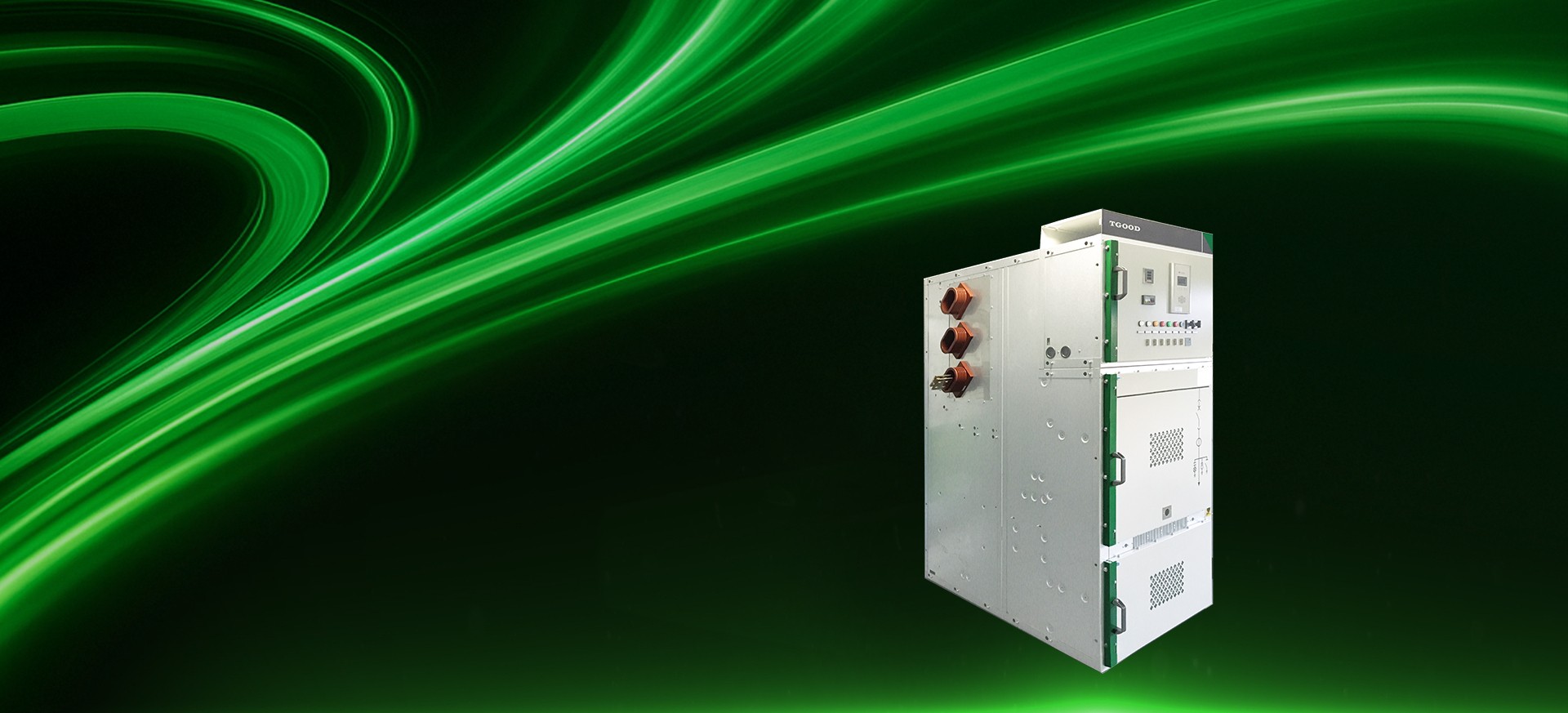

TAP17-31中压空气绝缘柜是户内金属封闭开关设备，用于高压/中压和中压/中压变电站的中压部分。由带分断装置、传感器、中压连接和辅助设备的箱体组成。
产品特点
-
安全
-
简洁性
-
可靠性
执行标准
- IEC 62271-200-2021 High-voltage switchgear and controlgear - Part 200: AC metal-enclosed switchgear and controlgear for rated voltages above 1 kV and up to and including 52 kV
- IEC 62271-1-2017 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
相关参数
-
额定电压7.2/12/17.5kV
-
额定绝缘水平额定短时工频耐受电压20/28/38kV
额定雷电冲击耐受电压60/75/95kV -
额定频率50、60Hz
-
额定连续电流630、1250、2000、2500、3150A
-
额定短路开断电流25、31.5kA
-
额定短时耐受电流3s25、31.5kA
-
外壳（隔室）防护等级IP4X(IP2X)
-
外形尺寸（宽x高x深）800(1000)x2180x1500(1750/1850) mm（不含眉头及前后门）
-
