产品介绍

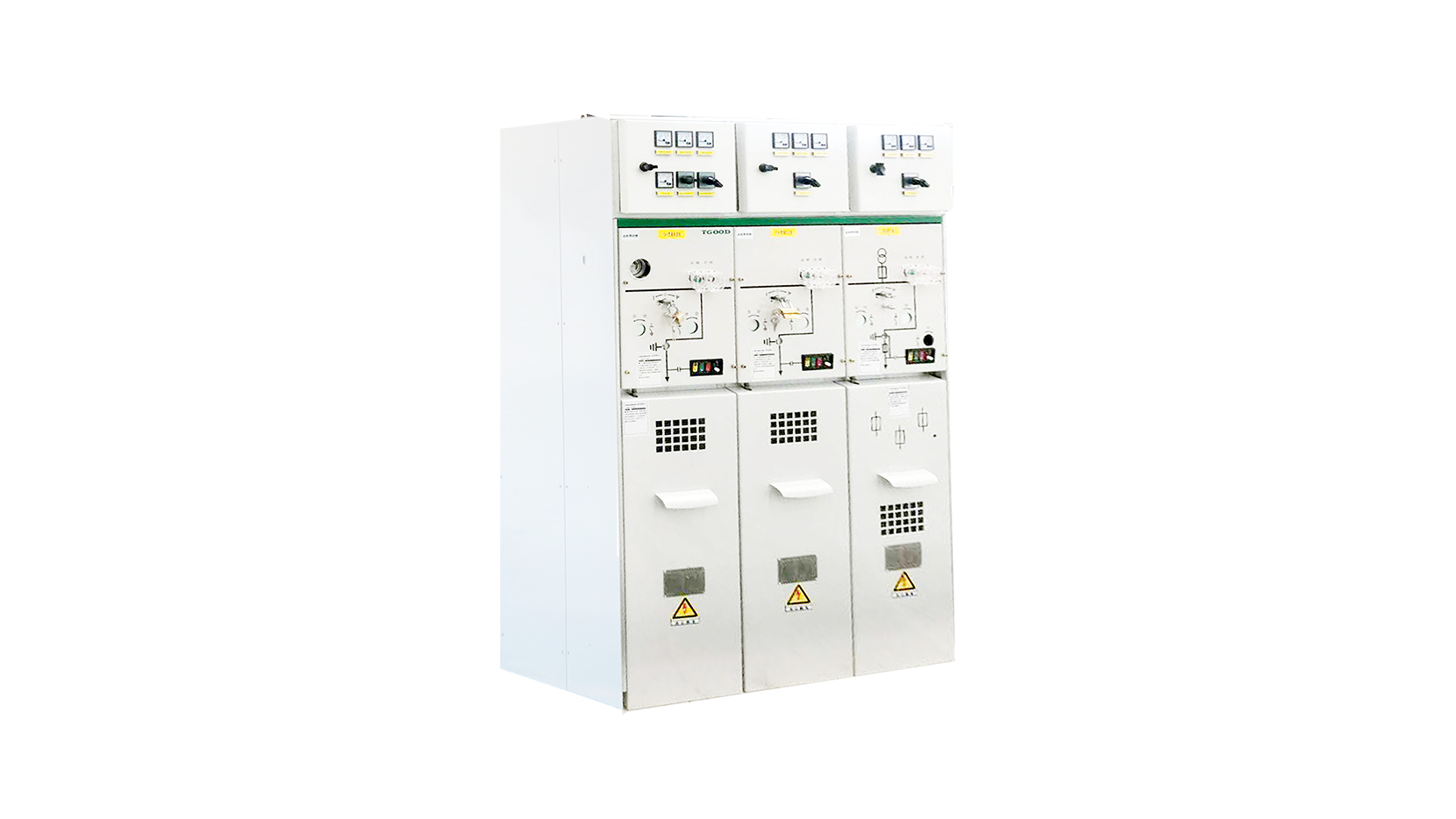

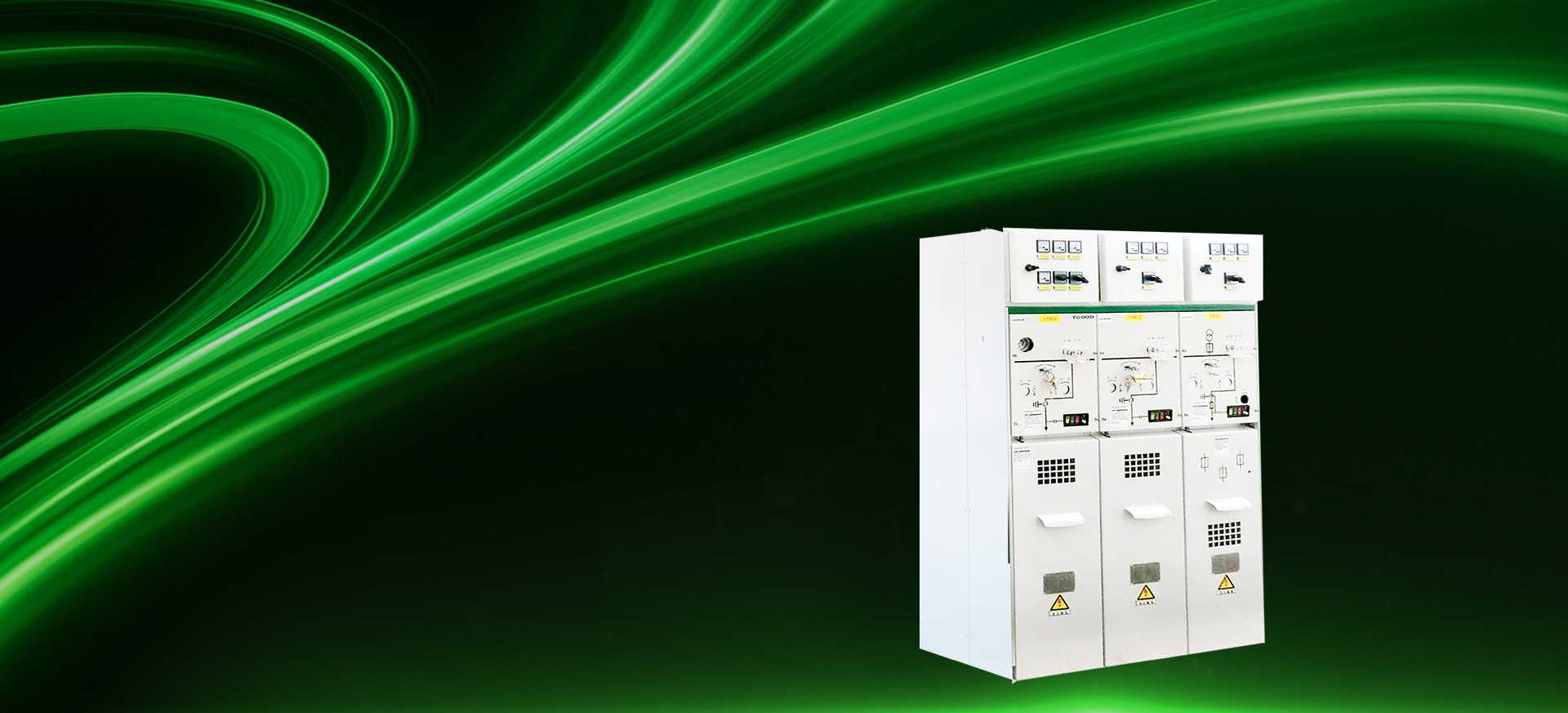

8DT10-12型环保气体绝缘金属封闭开关设备是特锐德集团为响应建设绿色电网，应对未来电网公司对环保型开关设备的大量需求，同时结合开关设备智能化升级对提高设备运行可靠性的积极意义而自主研发的一款小型化、智能型、性能优良、环境友好型环网配电产品。
采用环保气体为绝缘、真空灭弧、全密封结构，具有自动气压平衡与干燥功能、以少量固体绝缘作支撑，正常运行时为零表压或微正压，具备零表压条件下可靠开断短路电流能力，运行连续性不低于LCS2A的气体绝缘金属开关设备。
产品特点
-
多项数字组件选配、感知运行
-
模块化设计，采用母线连接器灵活扩展
-
泄压释放阀片保证燃弧情况下可靠泄压
-
不受环境影响，所有高压带电部件全部密封在不锈钢气箱内
-
不锈钢气箱激光焊接，气密性高泄漏率极低
执行标准
- GB/T 3906-2020《3.6 kV~40.5 kV交流金属封闭开关设备和控制设备》
- GB/ 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》
相关参数
-
额定电压12kV
-
额定频率50Hz
-
额定短时工频耐受电压42kV
-
额定雷电冲击耐受电压75/95kV
-
额定电流负荷开关630A；组合电器额定电流取决于组合电器回路配套熔断器额定电流、开断和关合电流；断路器630A
-
额定短时耐受电流4s负荷开关20/25kA、断路器20/25kA
-
额定峰值耐受电流负荷开关50/63kA、断路器50/63kA
-
额定短路开断电流组合电器额定电流取决于组合电器回路配套熔断器额定电流、开断和关合电流；断路器20/25kA
-
额定短路关合电流负荷开关50/63kA；组合电器额定电流取决于组合电器回路配套熔断器额定电流、开断和关合电流；断路器50/63kA
