产品中心 > 开关柜系列 > TGS-12

产品介绍

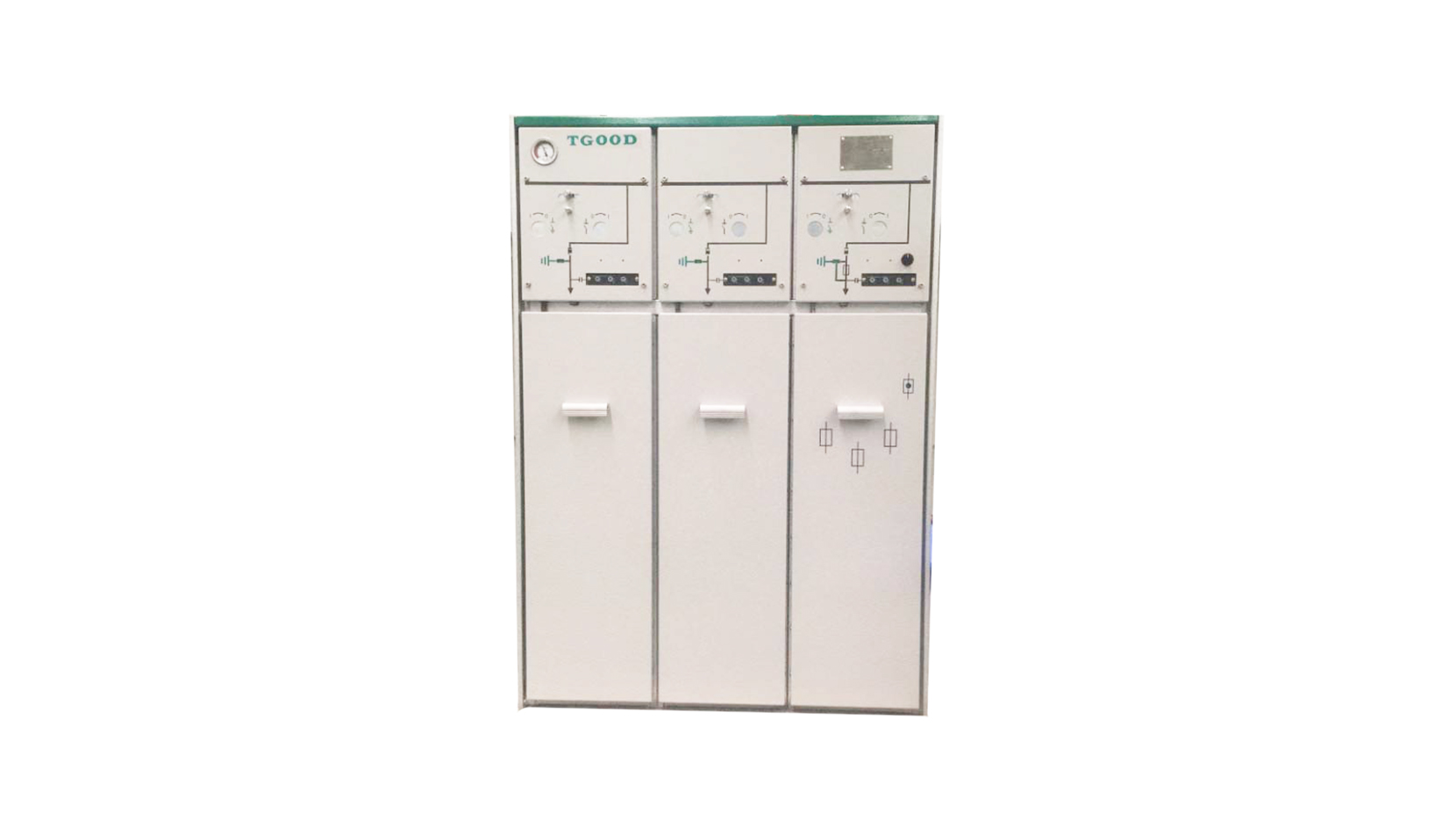

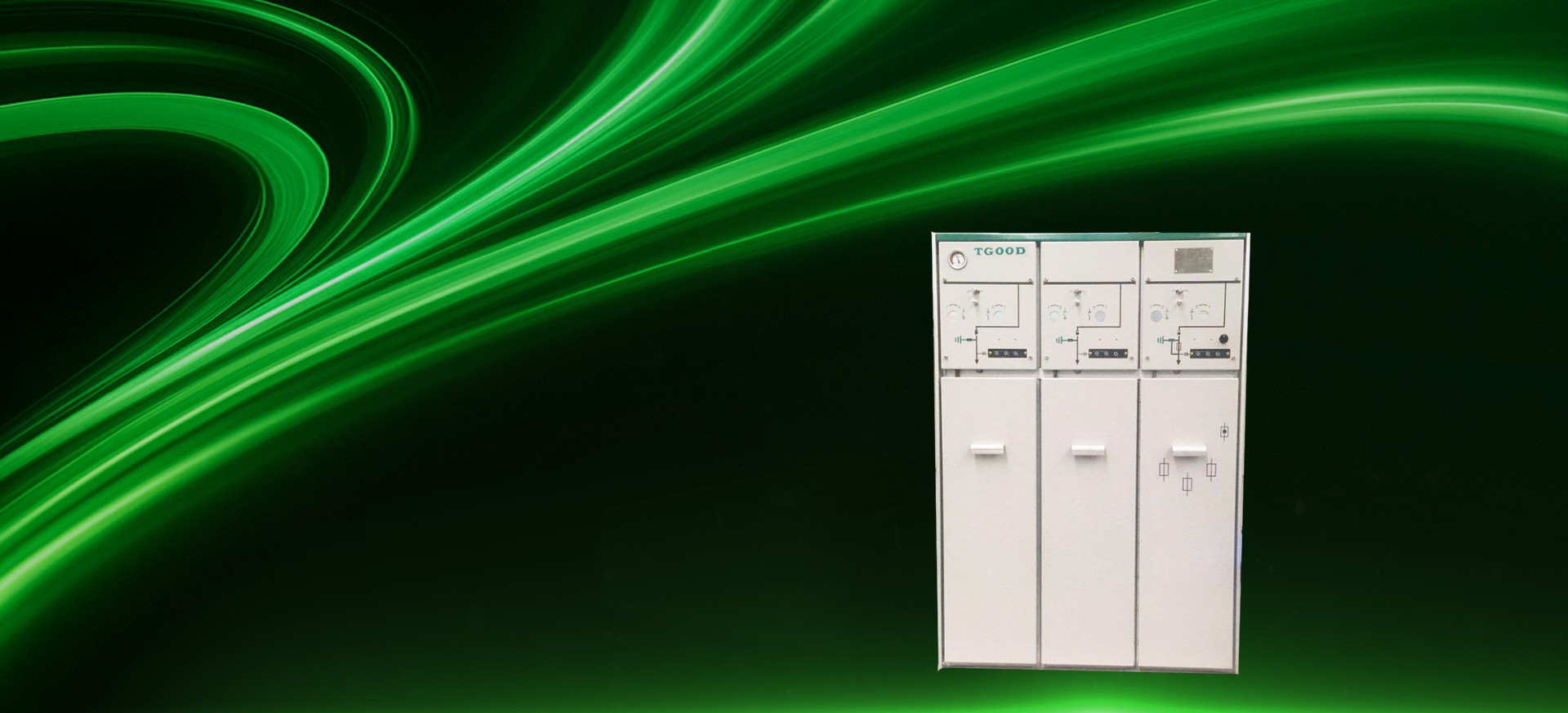

设备是由三工位负荷开关、熔断器、断路器开关、母线系统、气箱、机构、柜体组成的SF6环网柜。适用于12环网供电系统，作为电能控制和保护用。

产品特点

  • 操作安全及可靠性

  • 高可靠性的人身安全

  • 免维护（带电部件）

  • 三维模型与模拟优化产品设计

  • 结构紧凑

  • 不受环境状况影响

  • 模块化设计

执行标准

  • IEC 62271-200-2021 High-voltage switchgear and controlgear - Part 200: AC metal-enclosed switchgear and controlgear for rated voltages above 1 kV and up to and including 52 kV
  • IEC 62271-1-2017 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear

相关参数

  • 额定电流
    负荷开关630A；组合电器取决于熔断器的电流额定值；断路器630A
  • 额定雷电冲击耐受电压
    75/95kV
  • 额定短时工频耐受电压
    28/32kV
  • 额定频率
    50/60Hz
  • 额定电压
    12kV
  • 额定短路关合电流
    负荷开关50kA；组合电器受限于高压熔断器；断路器50kA
  • 额定短路开断电流
    断路器20kA；组合电器受限于高压熔断器
  • 额定短时耐受电流3s
    负荷开关20kA；断路器20kA
  • 密封性能
    年泄露率≤0.01%
  • 防护等级
    气体密封连接部分 IP67
    开关设备外壳 IP4X
