产品介绍

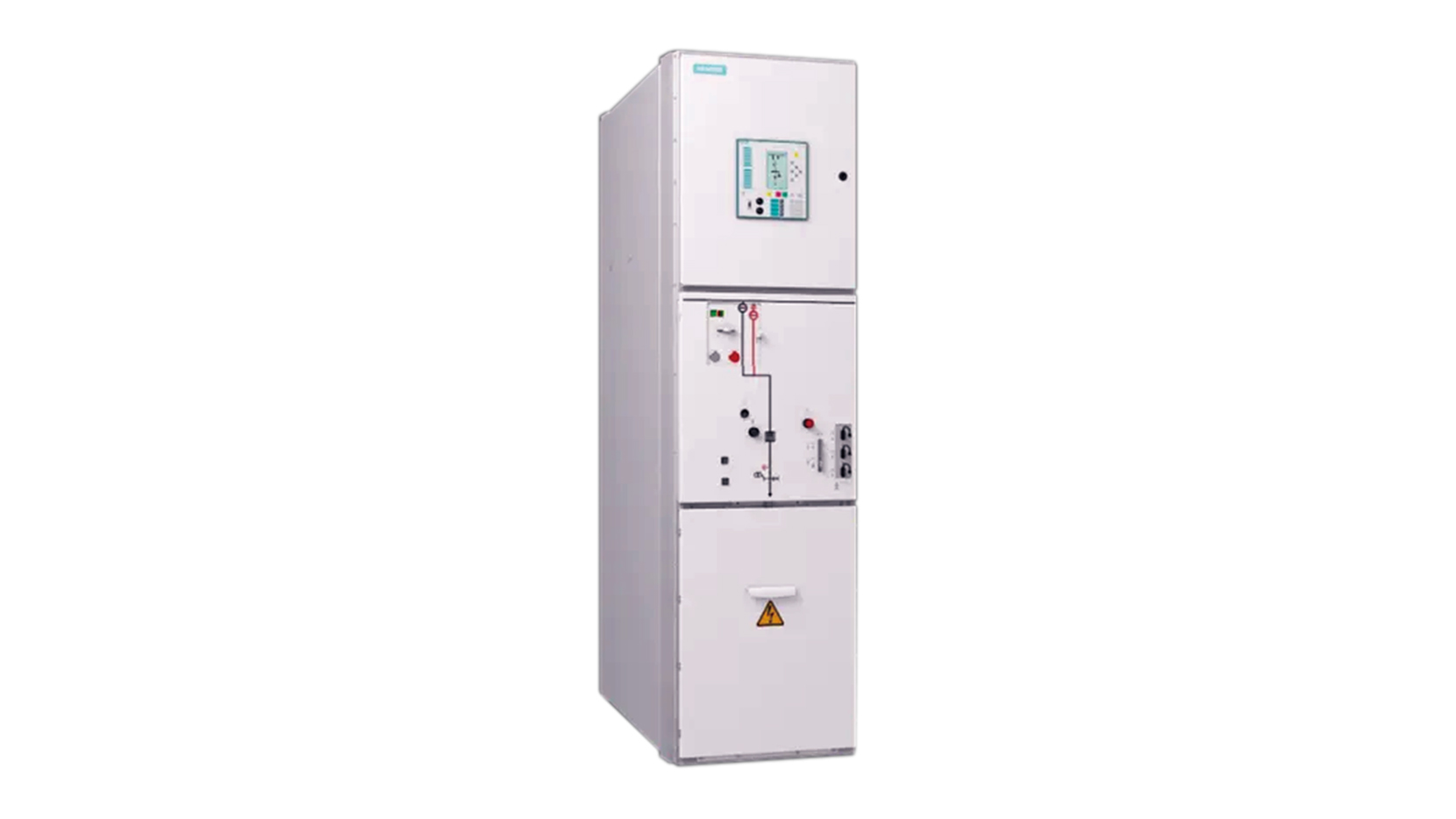

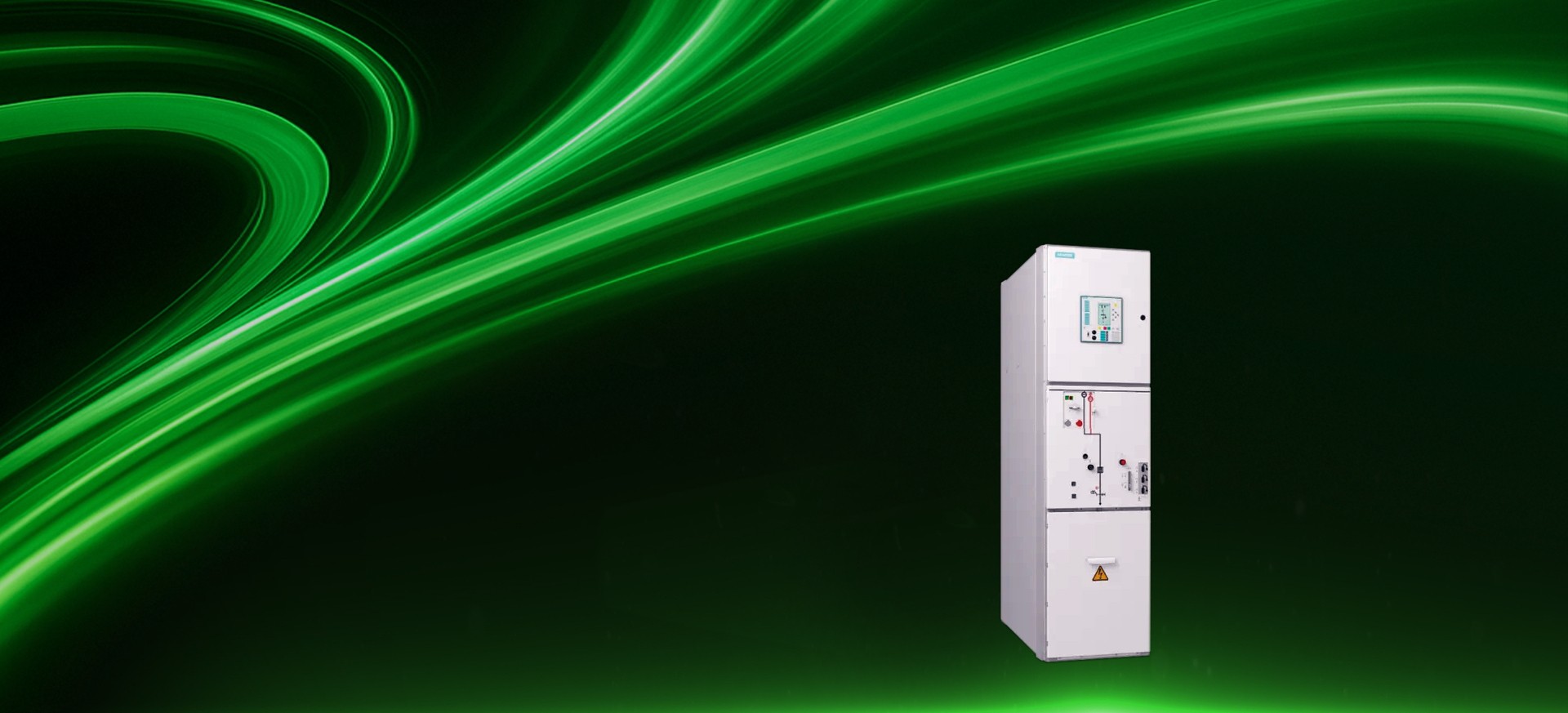

NXPLUS C型柜由西门子提供原厂激光焊接不锈钢气箱，在我司工厂内完成整柜生产，通过套管和电缆终端与外界连接，可在严酷的条件下使用。
产品特点
-
运行稳定
-
可靠性高
-
泄漏率低
-
密封性强
执行标准
- GB/T 3906-2020《3.6 kV~40.5 kV交流金属封闭开关设备和控制设备》
- GB/ 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》
相关参数
-
额定电压7.2/12/15/17.5/24kV
-
额定频率50/60Hz
-
额定短时工频耐受电压20/42/36/38/50kV
-
额定雷电冲击耐受电压60/75/95/95/125kV
-
额定峰值耐受电流80/63kA
-
额定短路关合电流80/63kA
-
额定短时耐受电流(3/4s)31.5/25kA
-
额定短路开断电流31.5/25kA
-
额定母线电流2500A
-
额定馈线电流2500/2000A
-
尺寸宽度600mm、深度1100mm、高度2550mm
