产品介绍

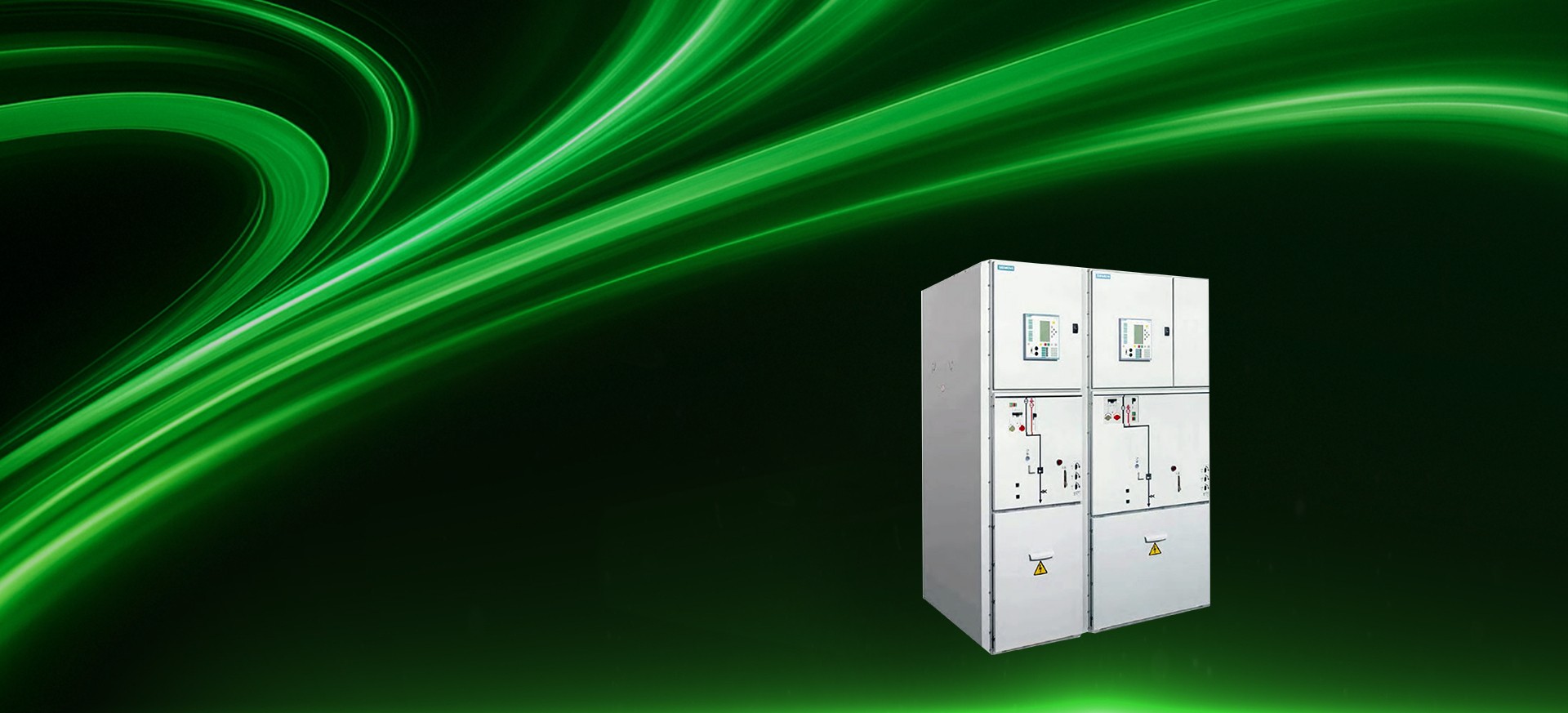

8DA10型柜是西门子与我司重点授权产品，整柜出厂、质保、售后服务等均可由我司独立完成。产品为C-GIS 单极封闭铸铝结构，短路电流低，可零表压短暂运行，互感器安装位置完美保护电缆头。
产品特点
执行标准
- GB/T 3906-2020《3.6 kV~40.5 kV交流金属封闭开关设备和控制设备》
- GB/ 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》
相关参数
-
高度-二次室加高2700mm
-
高度-标准2350mm
-
深度1625mm
-
宽度600mm
-
额定馈线电流2500A
-
额定母线电流5000A
-
额定短路开断电流40kA
-
额定短时耐受电流(3 s)40kA
-
额定短路关合电流100kA/104kA
-
额定峰值耐受电流100kA/104kA
-
额定雷电冲击耐受电压185kV
-
额定短时工频耐受电压85kV
-
额定频率50Hz/60Hz
-
额定电压40.5kV
