产品介绍

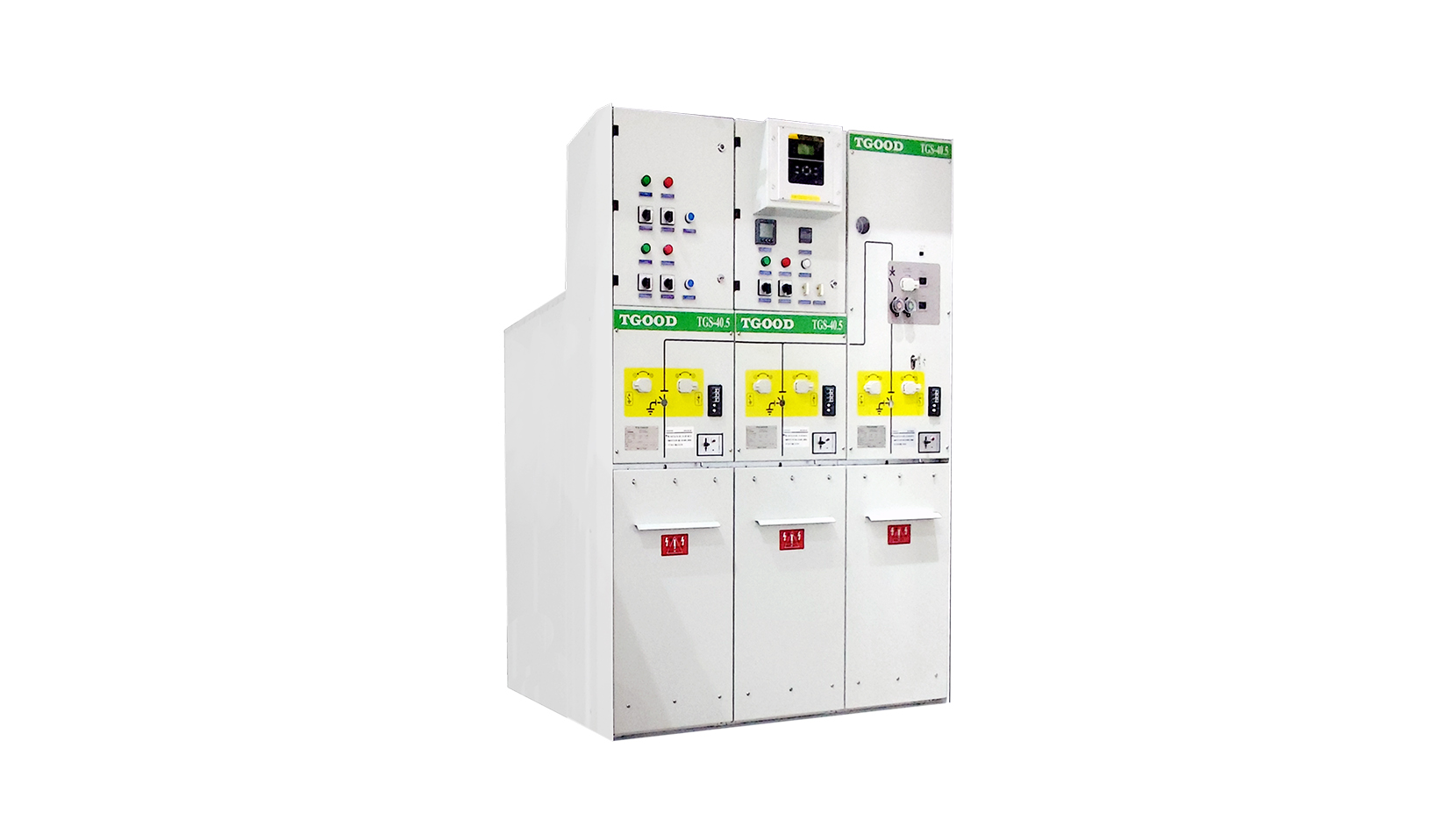

TGS-40.5开关柜按照GB和IEC标准要求设计和生产，采用全绝缘全密封结构，适用于污秽、盐雾、潮湿和高海拔等恶劣环境，多种方案满足更苛刻的要求。
产品特点
-
操作安全及可靠性：不受环境因素的影响、室内环境下免维护、完整五防机械联锁
-
带电部件免维护：开关设备气箱按照终生密封的压力系统设计，满足GB/T3906标准，人身安全最大化的供电可靠性，安装、操作、扩展及更换均不涉及SF6气体作业，无维护周期、高性价比
-
结构紧凑：采用SF6气体绝缘，开关设备结构更紧凑，有效利用现有变电室和配电房，节约用地，新建项目成本更低
-
不受环境状况影响：所有高压带电部件位于密封焊接的不锈钢气箱内，充入工作压力1.4bar的SF6气体，防护等级IP67。不受环境影响，防止外部物体进入，可安装于潮湿、多沙多尘、盐污、矿山和任何由于空气污染易引发表面污闪的场所，不必采取特别预防措施。无需母线清扫。
-
模块化设计：标准模块化设计，包括负荷开关单元C、断路器单元V、电缆连接单元D、带隔离开关PT单元等。模块之间或组合柜可灵活的组合和扩展，通过母线连接器实现柜体侧并柜。
执行标准
- IEC 62271-200-2021 High-voltage switchgear and controlgear - Part 200: AC metal-enclosed switchgear and controlgear for rated voltages above 1 kV and up to and including 52 kV
- IEC 62271-1-2017 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
相关参数
-
密封性能年泄露率≤0.01%
-
防护等级气体密封连接部分：负荷开关IP67、断路器IP67
开关设备外壳：负荷开关IP4X、断路器IP4X -
气体绝缘（SF6）额定工作压力（20℃）（绝对值）：负荷开关0.14Mpa、断路器0.14Mpa
最小工作压力（20℃）（绝对值）：负荷开关0.11Mpa、断路器0.11Mpa
压力释放装置释放压力（绝对值）：负荷开关0.22Mpa、断路器0.22Mpa -
额定短路关合电流负荷开关50kA/63kA、断路器50kA/63kA
-
额定短路开断电流断路器20kA/25kA
-
额定峰值耐受电流负荷开关50kA/63kA、断路器50kA/63kA
-
额定短时耐受电流3s负荷开关20kA/25kA、断路器20kA/25kA
-
额定电流负荷开关630A、断路器630A
-
额定雷电冲击耐受电压负荷开关185kV/215kV 、断路器185kV/215kV
-
额定短时工频耐受电压负荷开关95kV/118kV、断路器95kV/118kV
-
额定频率负荷开关50Hz/60Hz、断路器50Hz/60Hz
-
额定电压负荷开关40.5kV、断路器40.5kV
