产品介绍

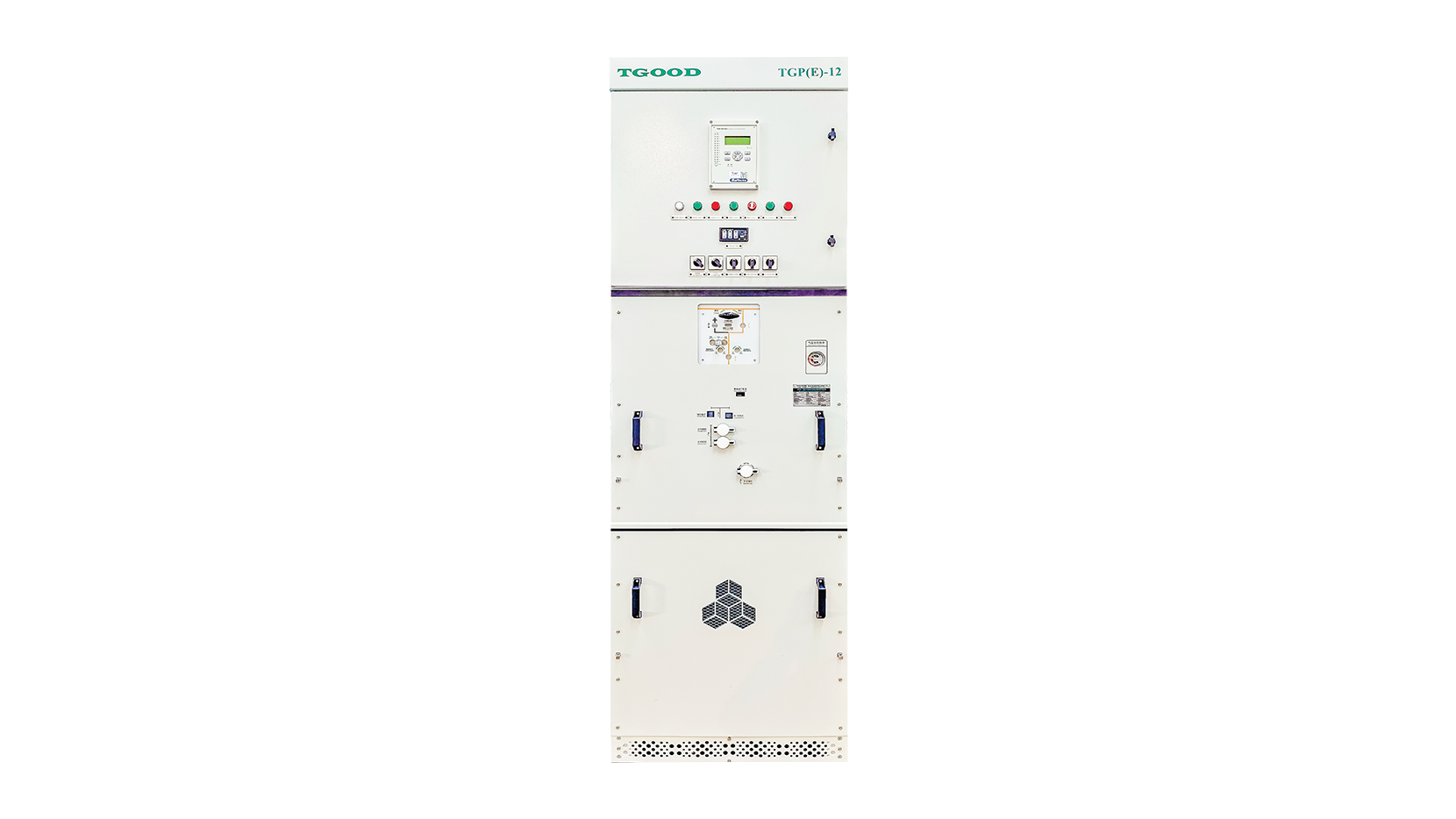

TGP(E)-12气体绝缘开关设备为N₂气体绝缘、金属外壳、固定式开关柜，是三相交流 50/60Hz单母线及母线分段的户内成套装置。产品开发设计在绝缘、温升、机械强度、密封、燃弧等关键技术全部经过计算机仿真计算，确保产品开发质量及可靠性。产品高压一次元器件封闭于不锈钢气室里面，主回路全封闭、全绝缘、免维护。采用N₂气体绝缘、真空灭弧开断技术，其中真空断路器寿命达10000 次。设计有独立的燃弧通道，整柜燃弧能力：IAC-31.5kA/1s。

产品特点

  • 开关柜设计有独特的自然通风散热通道，确保1.1 倍2500A C-GIS产品顺利通过温升试验

  • 产品防燃弧等级 IAC 31.5kA/1s , 即便存在发生燃弧的可能，也能确保操作人员的人身安全

  • 产品防护等级：气箱 IP67，整柜 IP4X，隔室之间 IP2X

  • 产品采用模块化设计理念，共整柜共分为气箱（ 一次回路）、电缆室、 二次室、小母线室、泄压通道室、操作机构室，其中泄压通道及二次室可实现现场更换的功能

  • 断路器操作机构与三工位隔离机构之间设计有强制的机械五防闭锁，且在在操作面板上集中设计有带机械指示的一次模拟母线操作界面，提高了整柜的安全性

  • 产品并柜采用内锥母线插拔技术，产品现场安装无需进行现场充气，且产品维护实现无需移动旁边柜子即可抽出中间柜子的技术方案

  • 三工位隔离开关具备自主知识产权，简化隔离开关机械传动结构，不仅降低隔离开关制造成本，而且提高隔离开关机械传动的可靠性

  • 产品体积小，不仅能满足常规户内配电室空间布置要求，而且也适用于户外箱式变电站内部空间布置要求

  • 产品方案齐全，产品同时满足国内、国际市场相关技术标准及用户使用习惯要求

  • N₂气压表设定有最低工作压力信号触点，当产品气箱内部压力低于 0.01Mpa（相对压力）时，密度继电器发出节点信号，蜂鸣报警或者自动跳开关

  • 产品额定充气压力小，仅为0.04Mpa（相对压力），产品满足工频绝缘 42kV/1min

执行标准

  • GB/T 3906-2020《3.6 kV~40.5 kV交流金属封闭开关设备和控制设备》
  • GB/ 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》

相关参数

  • IP等级
    气箱（ 一次主回路）IP67
    整柜IP4X
    隔室间IP2X
  • 体积（宽×深×高）
    600(500、800)*1300*2400mm
  • 零表压1min工频绝缘
    42kV
  • 年泄露率
    ＜0.01%
  • N₂气体水份含量（20℃)
    ≤250ppm
  • 绝缘气体类型
    N₂
  • 防爆膜爆破压力（相对）
    0.12Mpa
  • 报警压力（相对）
    0.02Mpa
  • 额定出厂充气压力（相对）
    0.04Mpa
  • 机械寿命
    真空断路器10000次
    三工位隔离开关3000次
  • 燃弧能力
    25kA/1s、31.5kA/1s
  • 分支母线额定电流
    630A、1250A、2500A
  • 母线额定电流
    630A、1250A、2500A
  • 额定短时耐受电流持续时间
    4s
  • 额定短时耐受电流（有效值）
    25kA、31.5kA
  • 额定峰值耐受电流
    63kA、80kA
  • 额定短路开断电流（有效值）
    25kA、31.5kA
  • 额定频率
    50Hz/60Hz
  • 雷电冲击耐受峰值（峰值）
    75kV/85kV
  • 1min工频绝缘
    42kV/48kV

应用场景

相关产品

资料下载

点击查看更多产品参数和产品资料
