产品介绍

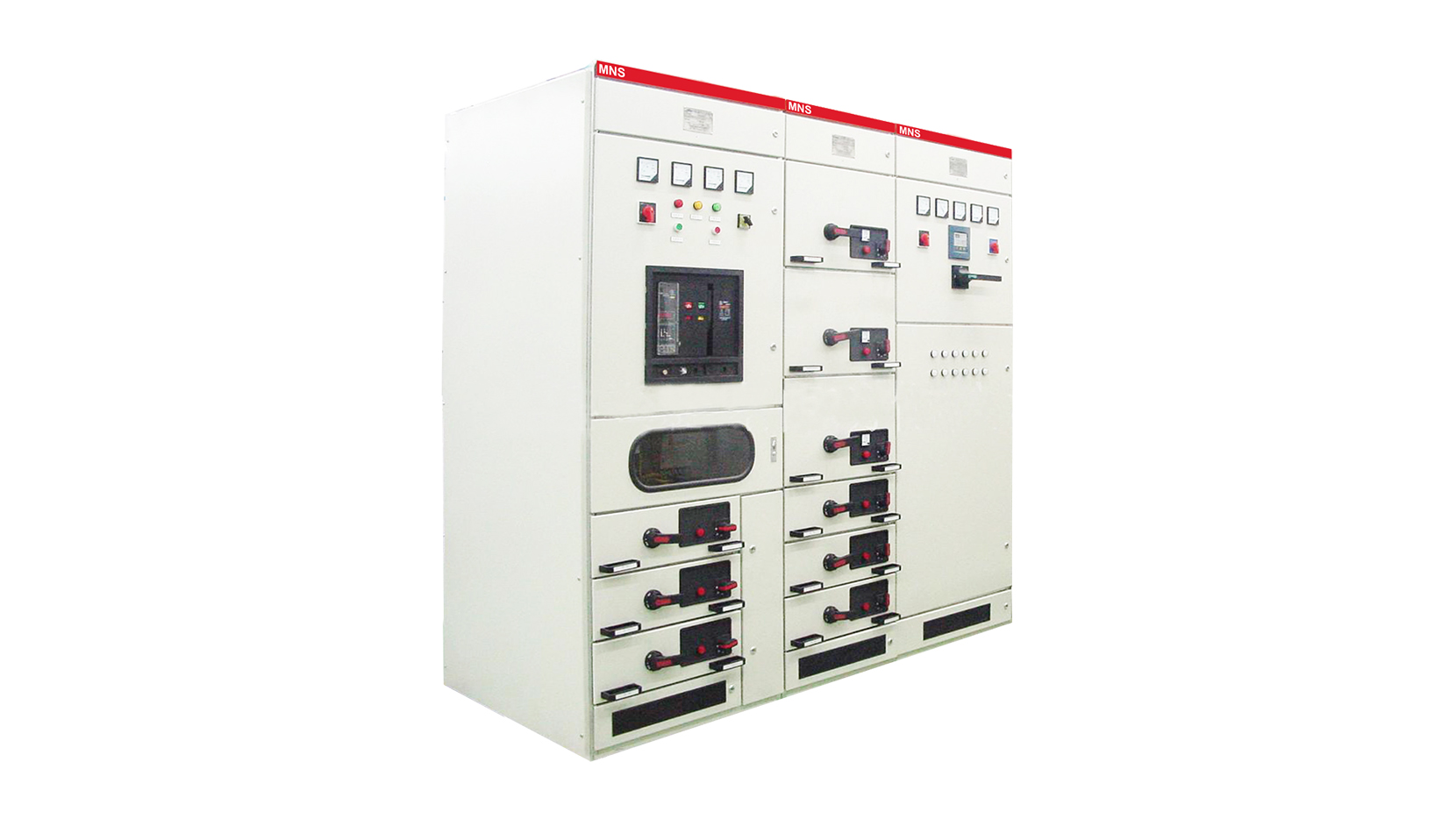

MNS2.0低压成套开关设备是一体化配电系统，可采用固定安装式设计，也可采用抽屉式设计。根据ABB公司Emax 2系列、Tmax系列等断路器和元件组合成功能单元，产品通过了型式试验、老化试验、盐雾试验、燃弧试验、高海拔试验、电磁兼容试验和抗震试验验证，具有优良的技术性能，安全可靠。
产品特点
-
质量可靠，体积小，分断能力高
-
结构强度高、表面处理工艺优良、接地连续性好
-
产品外形美观，功能单元标识人性化
-
高智能化，电气技术参数高
-
通过全套型式试验
-
自振频率高，抗震结构设计
-
模数化设计，组合灵活便于用户扩展
-
全系列标准化，全部选用标准件，方便工程设计和用户维护
-
结构紧凑，节省占地面积
执行标准
- GB/T 7252-2023 低压成套开关设备和控制设备
- IEC 61439-2-2020 Low-voltage switchgear and controlgear assemblies - Part 2: Power switchgear and controlgear assemblies
相关参数
-
使用海拔高度5000m
-
抗内部故障电弧100kA/0.3s
-
抗震等级9级烈度
-
额定峰值耐受电流220kA及以下
-
额定短时耐受电流100kA及以下
-
垂直母线额定电流2000A及以下
-
水平母线额定电流6300A及以下
-
额定频率50Hz
-
额定工作电压AC400V、AC690V
-
额定绝缘电压AC1000V
