产品介绍

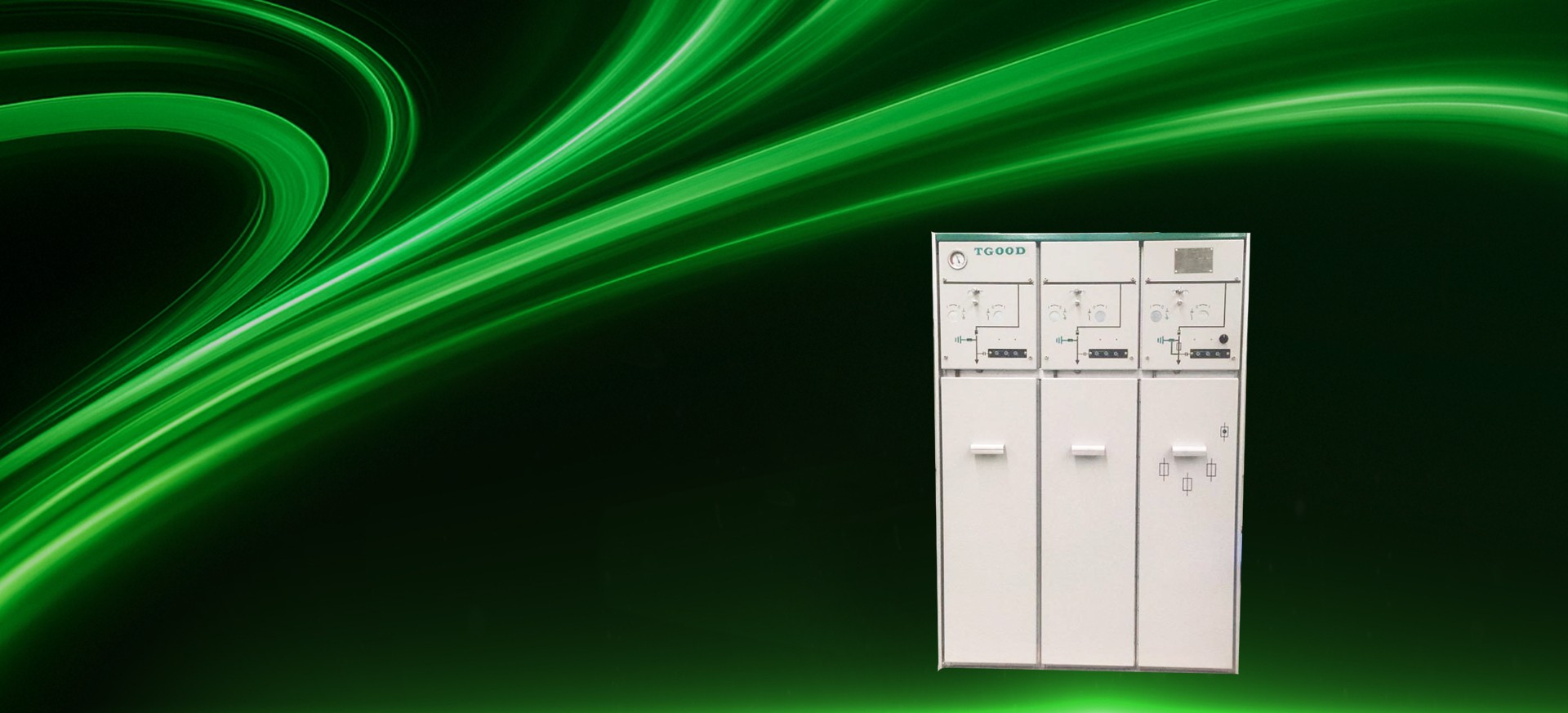

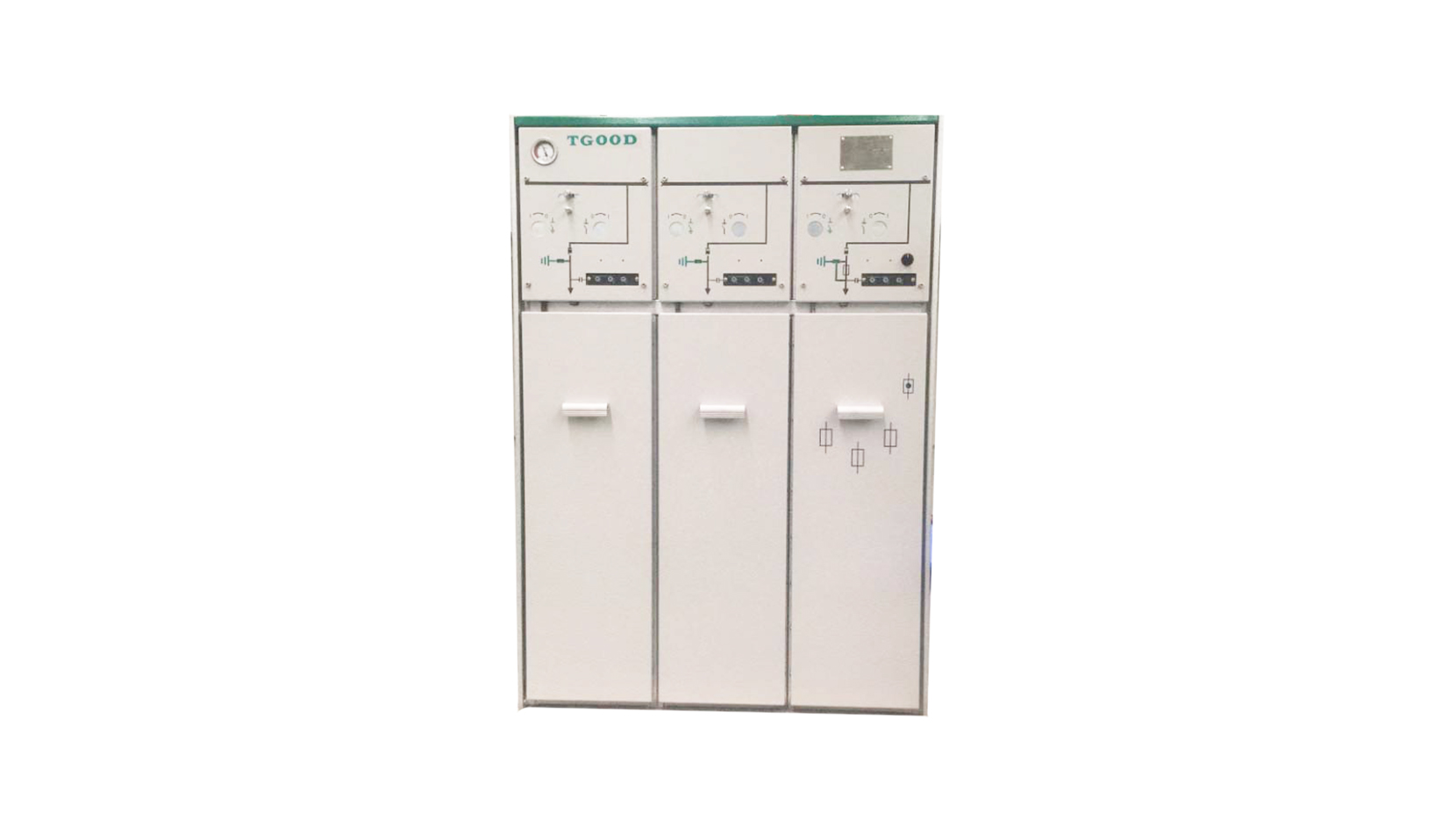

设备是由三工位负荷开关、熔断器、断路器开关、母线系统、气箱、机构、柜体组成的SF6环网柜。适用于24环网供电系统，作为电能控制和保护用。
产品特点
-
操作安全及可靠性
-
高可靠性的人身安全
-
免维护（带电部件）
-
三维模型与模拟优化产品设计
-
结构紧凑
-
不受环境状况影响
-
模块化设计
执行标准
- IEC 62271-200-2021 High-voltage switchgear and controlgear - Part 200: AC metal-enclosed switchgear and controlgear for rated voltages above 1 kV and up to and including 52 kV
- IEC 62271-1-2017 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
相关参数
-
密封性能年泄露率≤0.01%
-
防护等级气体密封连接部分 IP67
开关设备外壳 IP4X -
额定雷电冲击耐受电压125/145kV
-
额定短时工频耐受电压50/60kV
-
额定频率50/60Hz
-
额定电压24kV
