项目概况
-
项目名称
河北秦皇岛中俄石油东线110kV预装式变电站项目
-
项目时间
2024年
-
项目简介
中俄东线（长岭-永清段）管道于 2020 年 12 月正式投产，干线设计压力 10MPa，管径D1422/1219mm，其中中俄东线秦皇岛分输清管站内已建有清管器接收和发送设施、旋风分离设施、放空设施、排污设施、分输过滤调压计量等设施。
本项目将秦皇岛分输清管站改扩建为秦皇岛分输压气站，新建过滤分离器 7 台、电驱离心压缩机组 3 台、空冷器 9 构架。中俄东线锦州方向来气进入压气站内后，先后经过滤分离器处理后，进入压缩机区增压、冷却，然后出站分别进入中俄东线和永唐秦管线(唐山方向)。需改造原秦皇岛分输清管站的进出站管道位置，拆除中俄东线 D1219 管道长度460m，扩建后站内新建 D1219 管道长度 530m；拆除已建排污池 1 座，并另外选址新建排污池 1 座；改扩建后的秦皇岛分输压气站放空系统依托已建放空立管 DN500。

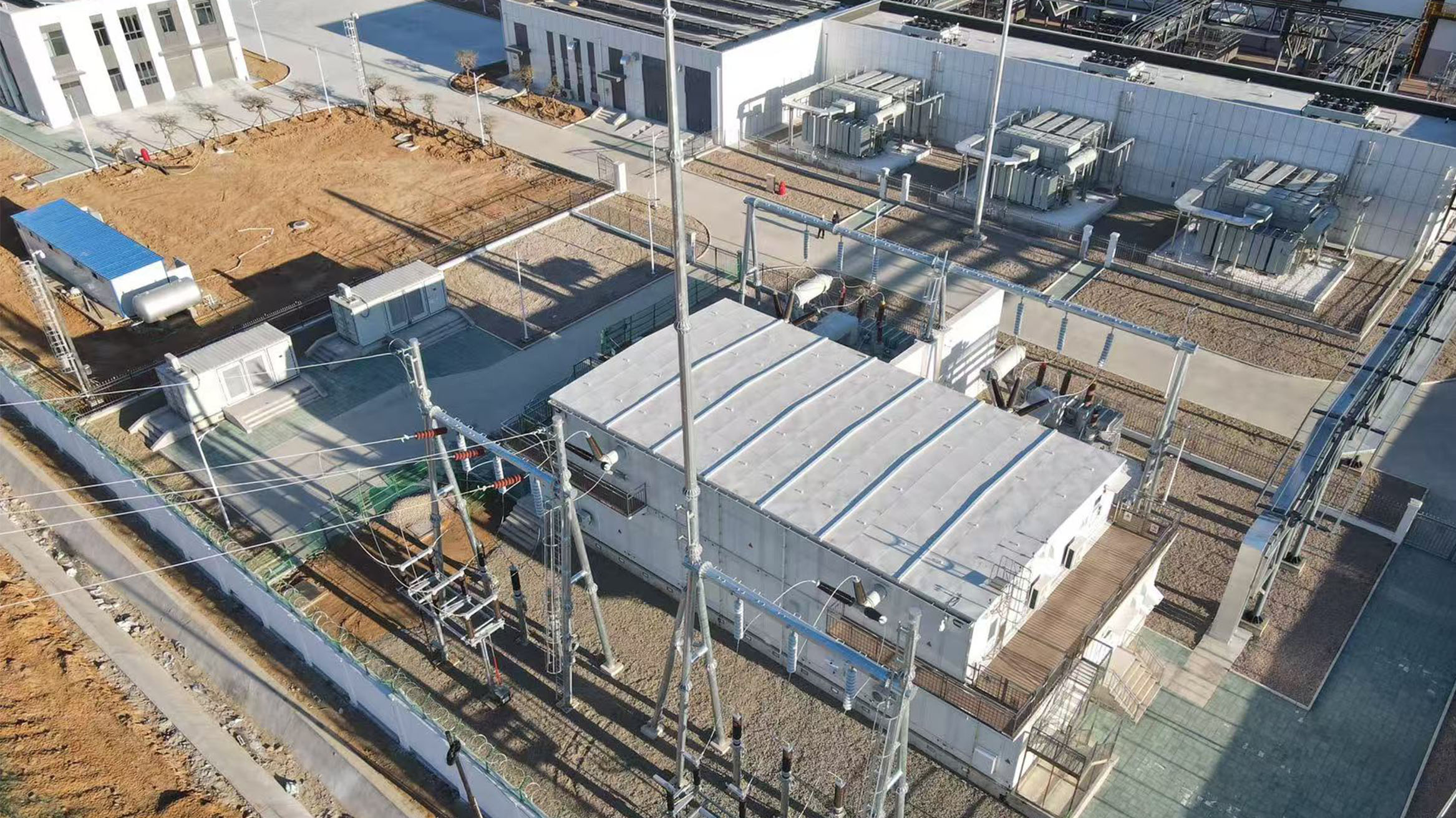

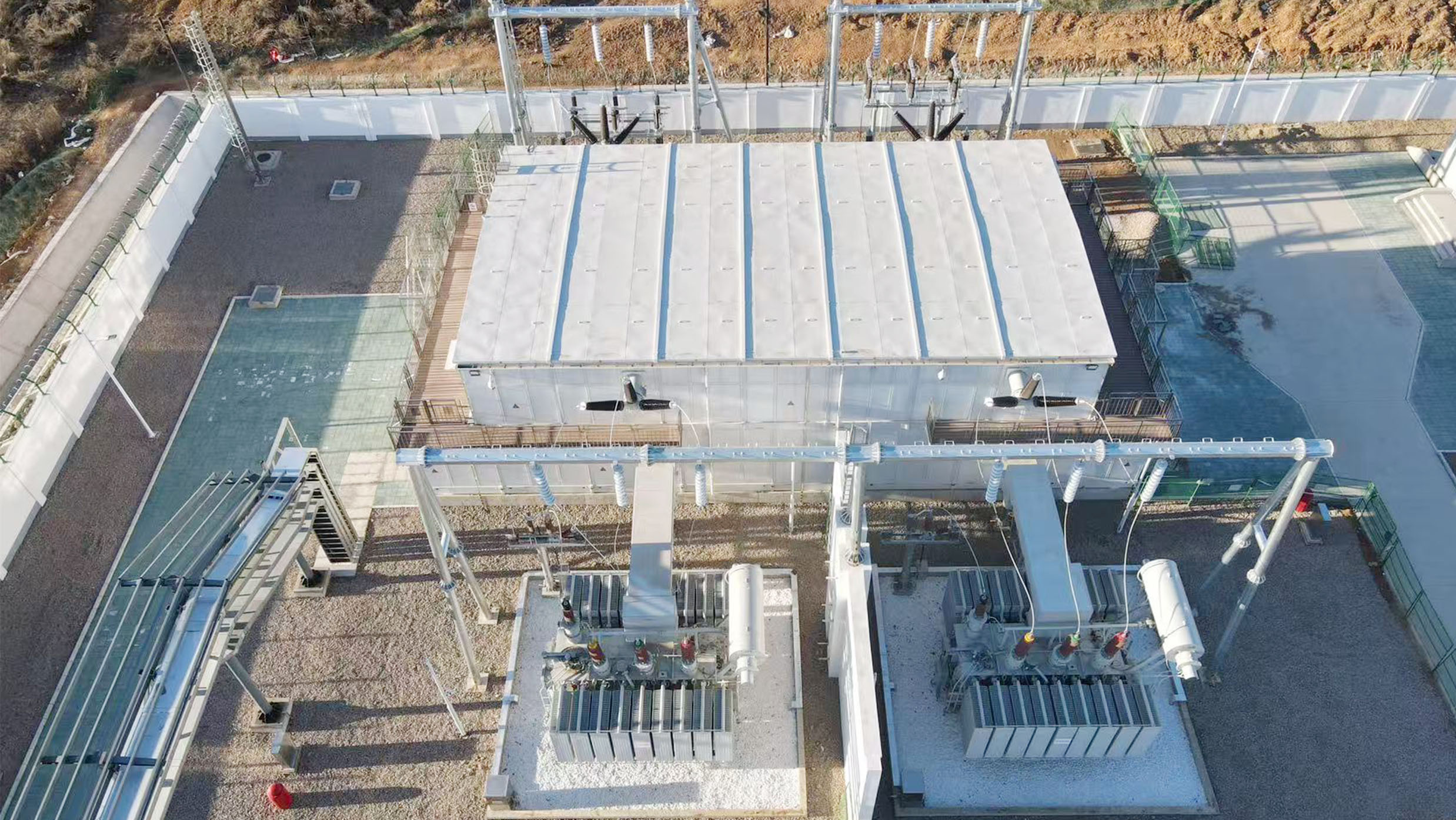

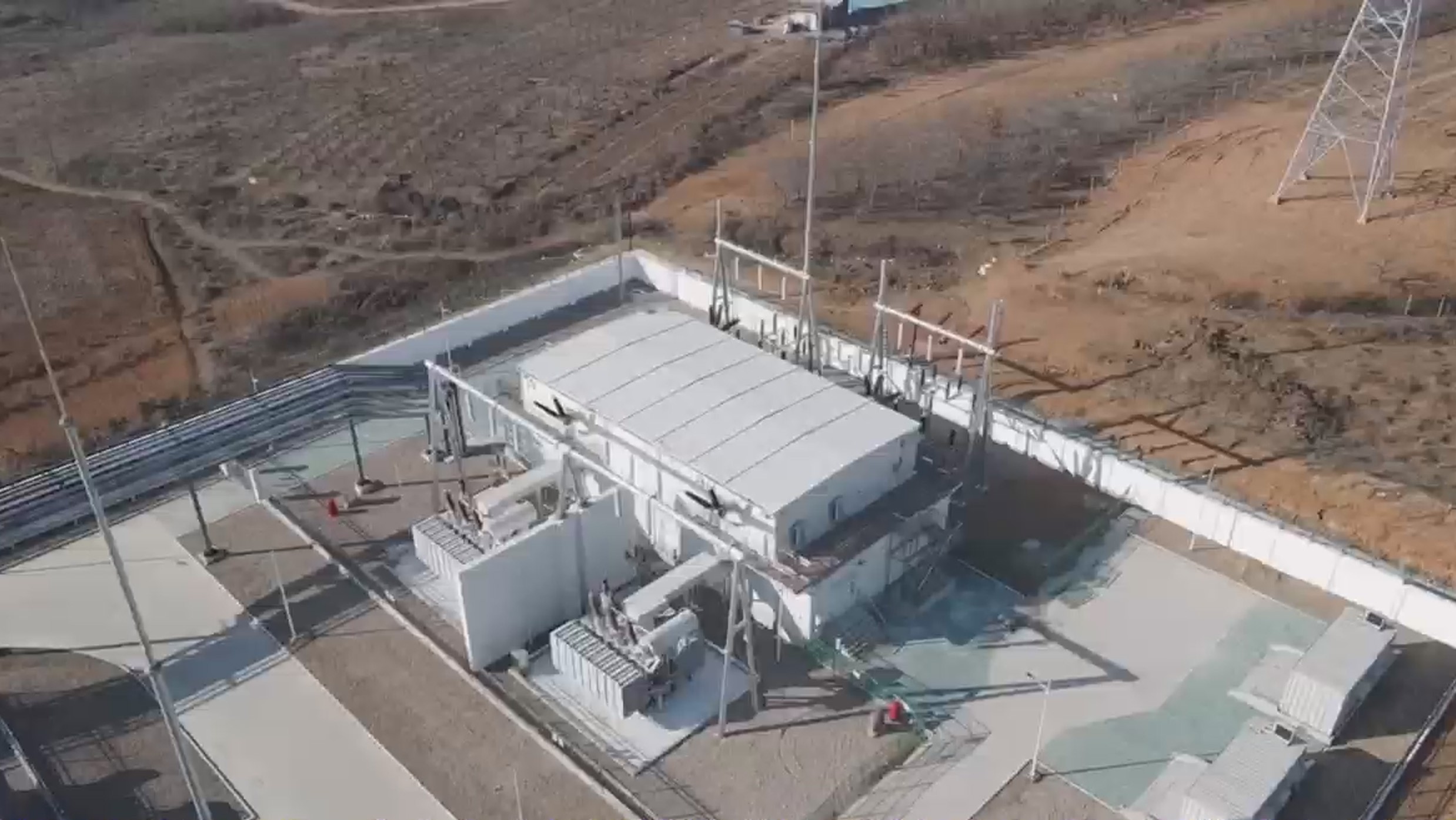

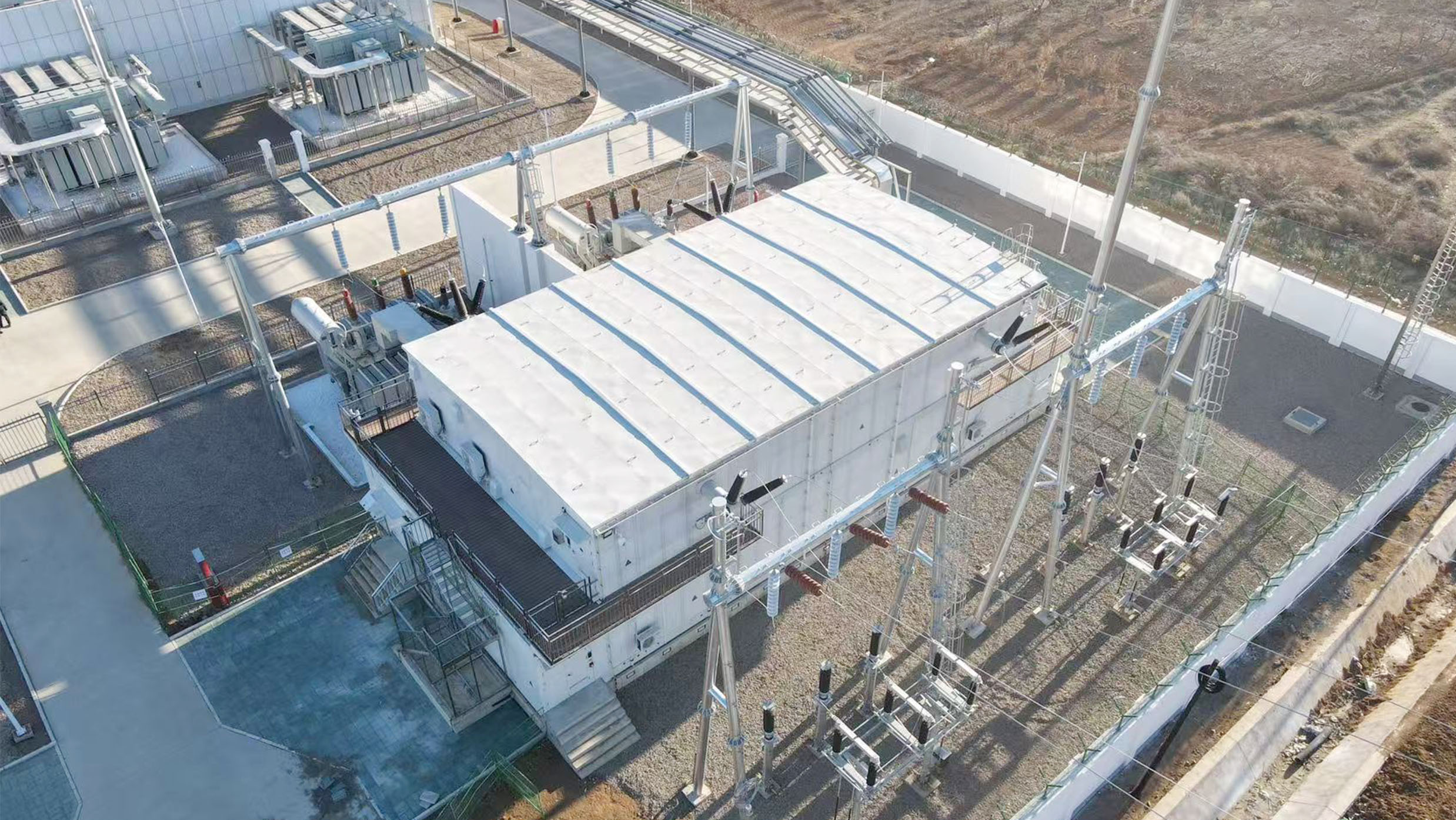

本工程设置110kV预制舱式变电站一座。
相关产品
-
-
-
预制舱式变电站
快：3个月工厂生产周期，1个月现场施工周期
小：占地面积小，较常规变电站建设占地缩小30%-70%
精：非金属复合材料外围护体系，永久性不锈蚀
省：标准化设计，工厂化加工，装配式建设
活：积木模块化结构，可根据站址地理位置不同采取灵活的搭积木式建站模式
-
