产品中心 > 变压器系列 > 配网用油浸式变压器

产品介绍

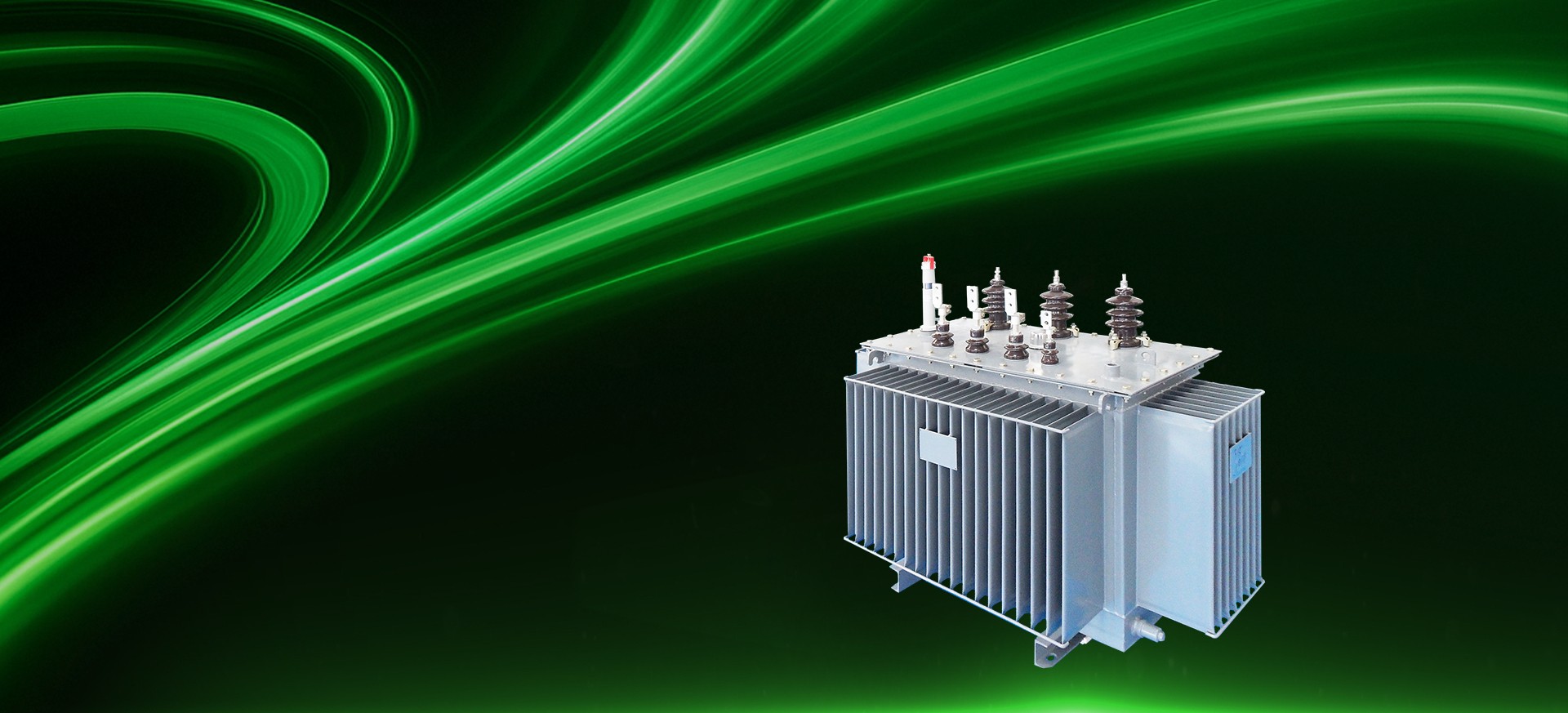

10kV油浸式变压器是一种采用叠铁心结构，将变压器铁芯和绕组浸在绝缘油中的变压器，全密封结构可以在户内户外、高海拔、高污秽、沿海等多种环境下运行。

产品特点

  • 采用弹性散热器全密封油箱设计，延长使用寿命，免维护，可广泛应用于户外恶劣环境运行

  • 铁心加工尺寸可选择性较为灵活，可满足不同用户对尺寸限制的要求

  • 线圈为独绕制，绕制后采用独立浸漆成型工艺，有效提高产品抗突发短路能力

  • 结构简单合理、强度好、油道通畅、散热好、损耗小等特点，符合国家一级和二级节能标准

  • 铁心选用优质高导磁冷轧晶粒激光刻痕取向硅钢片，多级步进式全斜接缝结构

执行标准

  • GB/T 1094
  • GB/T 6451-2023 《油浸式电力变压器技术参数和要求》
  • GB 20052-2024 《电力变压器能效限定值及能效等级》

相关参数

  • 额定容量
    30-2500kVA
  • 一次额定电压
    10KV
  • 频率
    50HZ\60HZ
  • 连接组别
    Dyn11
  • 短路阻抗 (%)
    4-5%
  • 耐热等级
    A

应用场景

相关产品

  • 油浸式有载调压变压器

    具备各类型变压器的特点的同时实现不断电调节分解电压

    采用永磁直动传动机构，可靠性高、体积小、高寿命

  • 油浸式立体卷铁心变压器

    产品采用三角形布局，结构紧凑，占地小，可有效减少占地投资

    立体卷铁心变压器三相磁路对称，三相空载电流、空载电压平衡对称，减少了空载电流畸变和三次谐波分量，提高供电质量

  • 非晶合金铁芯变压器

    铁心为非晶合金带材卷制而成，相较常规变压器有效再次降低产产品空载，符合绿色、节能、低碳的环保理念

    采用“封”“粘”等工艺，有效解决铁心碎片问题，保证器身的电气性能

  • 配网用干式变压器

    低损耗型，硅钢片采用优质高导磁冷轧晶位取向硅钢片

    局放小、低损耗、低噪声、散热性能好、防潮能力强、抗短路能力强、过载能力大

  • 新能源用干式变压器

    阻燃性好，自身不燃，遇到火源时，不产生有害气体

    采用智能温控器，能够远方显示温度和状态，对变压器进行长期监控及保护
