产品中心 > 变压器系列 > 油浸式立体卷铁心变压器

产品介绍

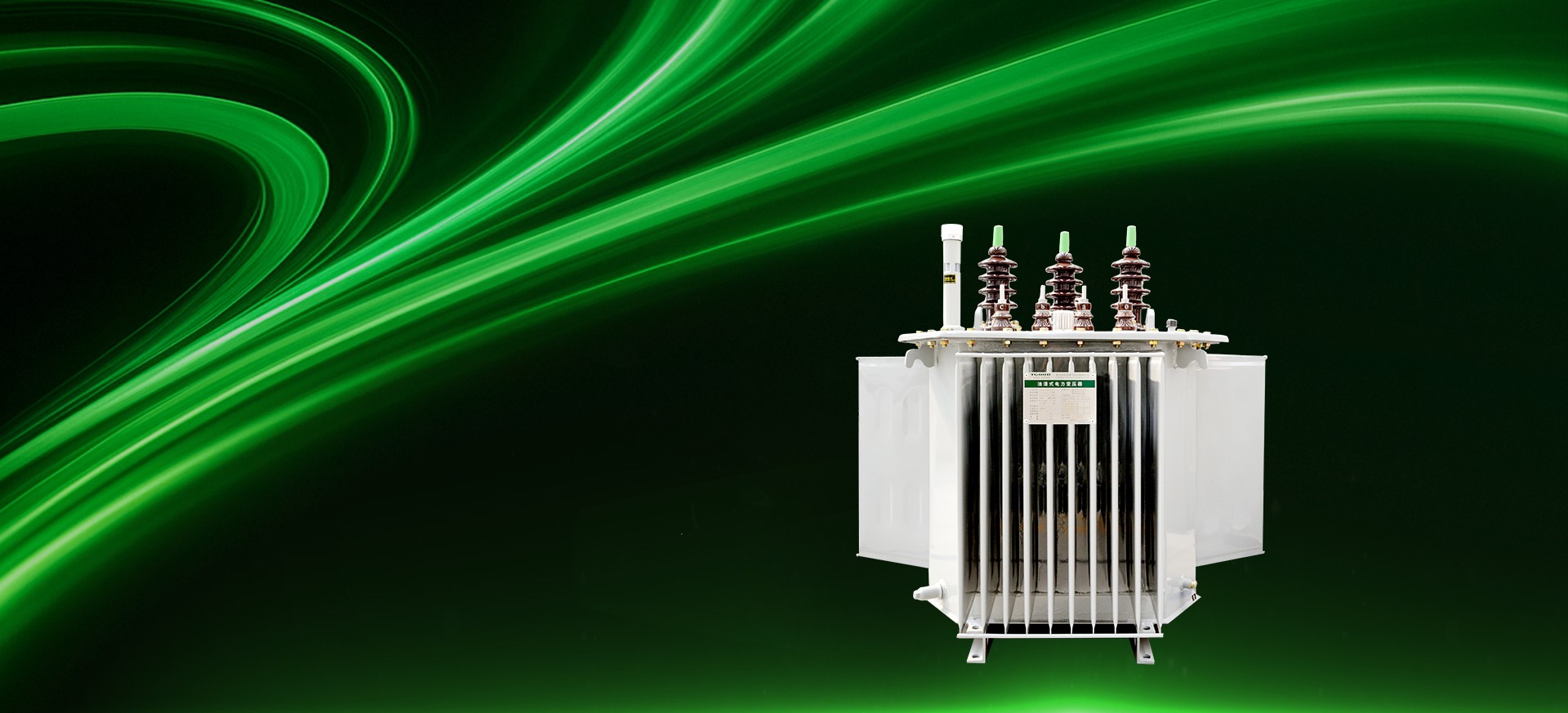

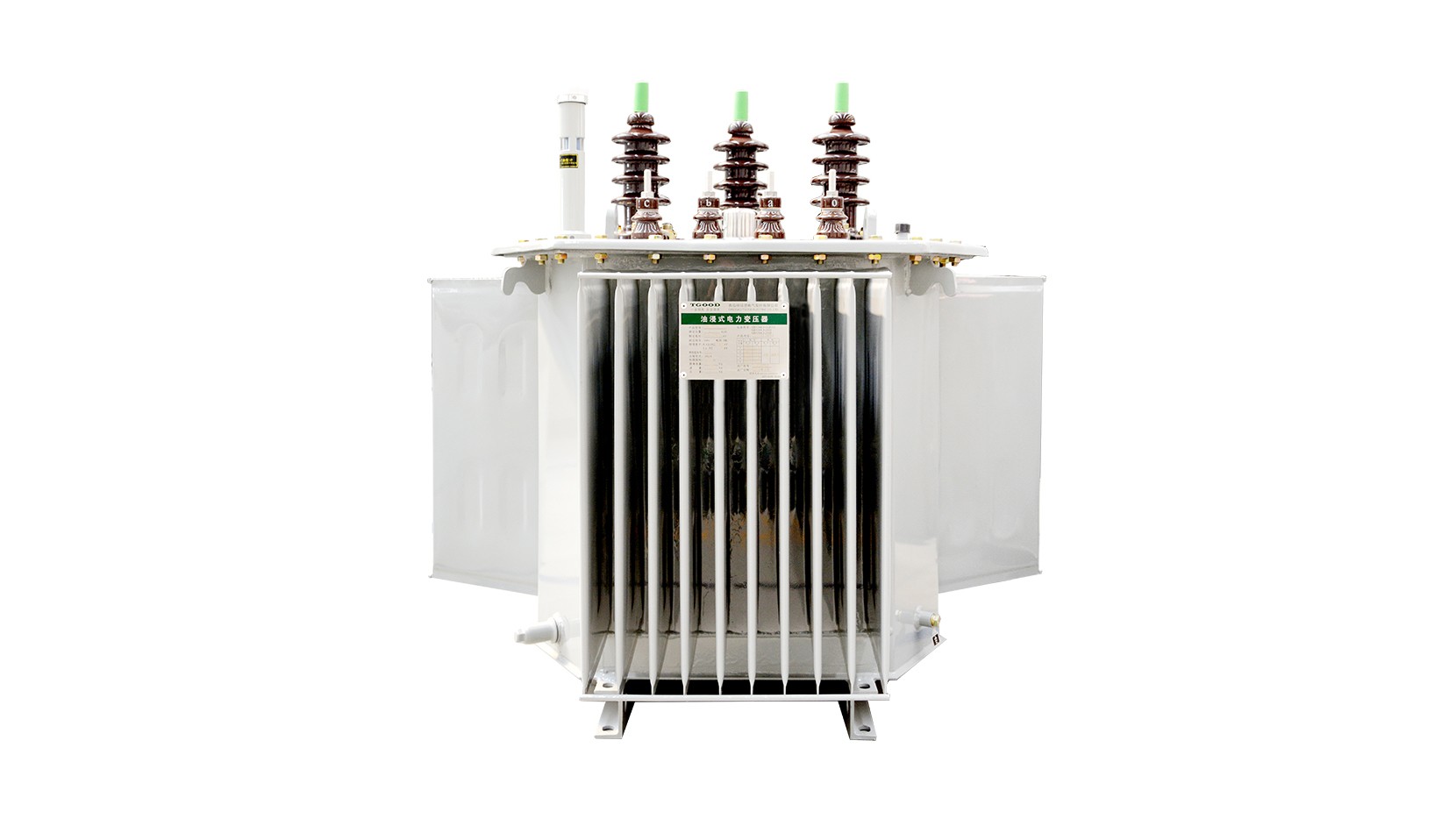

油浸式立体卷铁心变压器是一种三角型布局的油浸式配电变压器，铁心带材通过专用的铁心卷绕机不间断、紧密连续卷制而成，线圈采用特殊工艺在铁心柱上直接绕制而成，是一种实现电压变换和电能传输的利于环保的绿色节能设备。

产品特点

  • 带材选择灵活，可根据实际需求选择优质硅钢带材或高导磁非晶带材，产品应用场景广阔

  • 变压器线圈采用圆形，器身整体成立体三棱柱形状，受力均匀，能有效提高抵御突发短路的能力

  • 产品采用三角形布局，结构紧凑，占地小，可有效减少占地投资

  • 立体卷铁心变压器三相磁路对称，三相空载电流、空载电压平衡对称，减少了空载电流畸变和三次谐波分量，提高供电质量

  • 磁路各处的磁通分布均匀，没有明显的高阻区、没有接缝处磁通密度的畸变现象

  • 立体卷铁心是将带材通过专用的铁心卷绕机不间断、紧密连续卷制而成，铁心没有接缝，不会产生因磁路不连续而发出的噪音，产品空载损耗和噪音降低显著

执行标准

  • GB/T 1094
  • GB/T 6451-2023 《油浸式电力变压器技术参数和要求》
  • GB 20052-2024 《电力变压器能效限定值及能效等级》
  • GB/T 25438-2010 《三相油浸式立体卷铁心配电 变压器技术参数和要求》

相关参数

  • 额定容量
    30-2500kVA
  • 一次额定电压
    10kV
  • 频率
    50HZ\60HZ
  • 连接组别
    Dyn11
  • 短路阻抗 (%)
    4-5%
  • 耐热等级
    A
