产品中心 > 变压器系列 > 非晶合金铁芯变压器

产品介绍

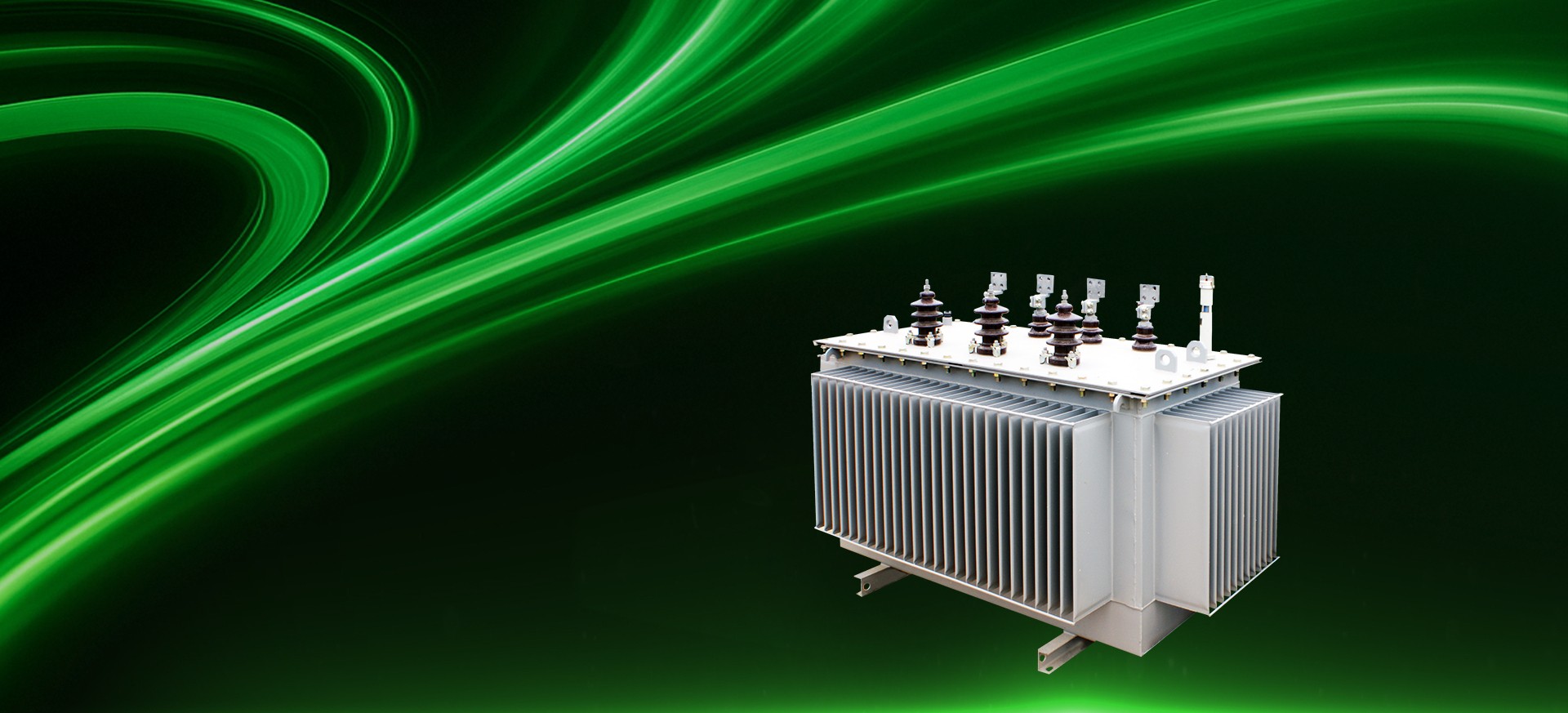

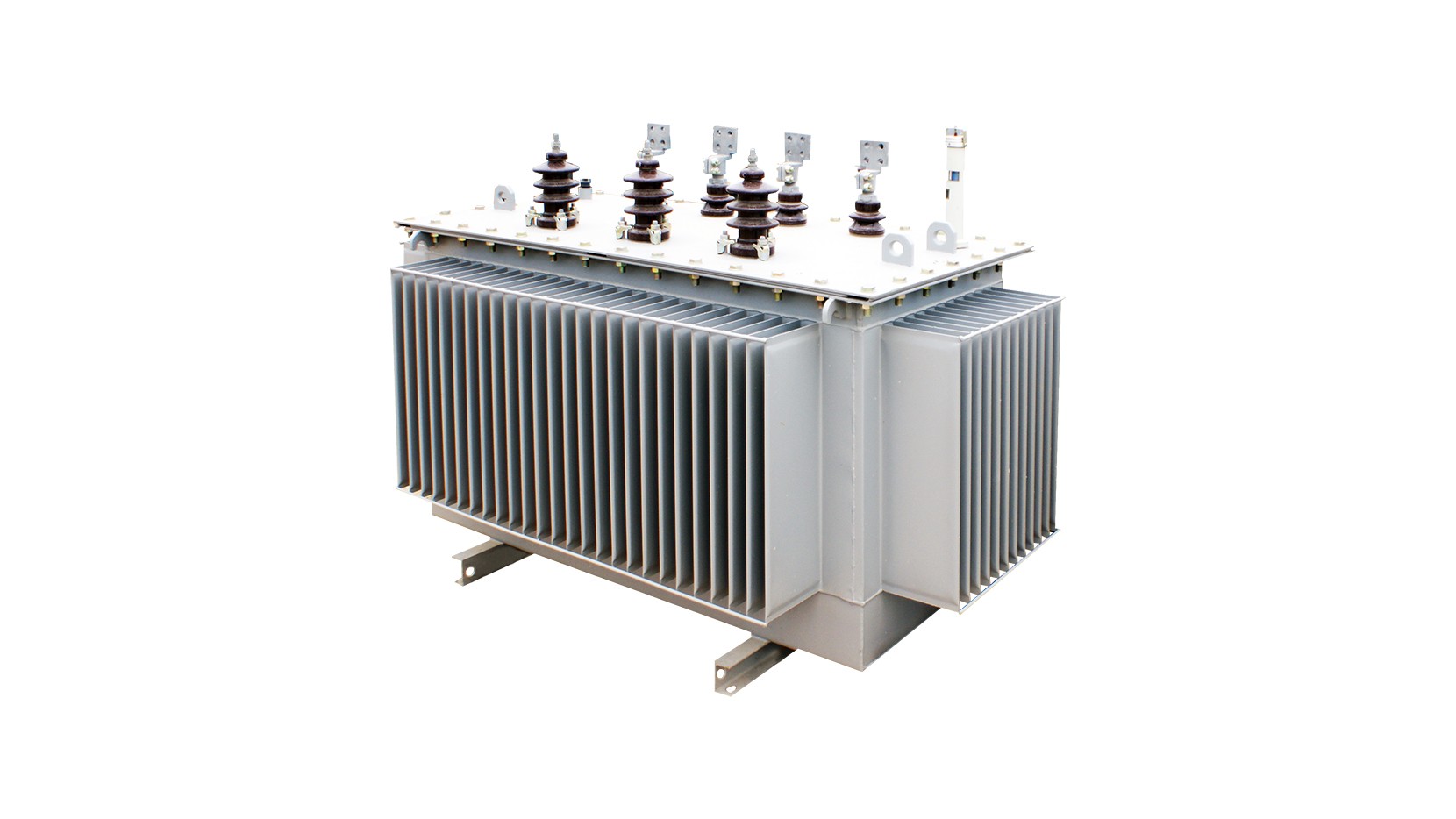

油浸式非晶合金变压器是一种铁心采用具有软磁特性的非晶合金带材制成的油浸式配电变压器，变压器铁芯和绕组浸在绝缘油中的变压器，全密封结构可满足多种恶劣场景运行需求，超低空载符合低碳节能未来发展方向。

产品特点

  • 采用弹性散热器全密封油箱设计，延长使用寿命，免维护，可广泛应用于户外恶劣环境运行

  • 变压器线圈采用成型绝缘筒上有效支撑，高低压套绕，绕制结构紧凑，同心度好，增强变压器承受短路的能力

  • 夹件与铁心之间，采用特殊压装、支撑结构，有效压紧线圈的同时，不对铁心造成应力集中，保证铁心的空载性能

  • 采用“封”“粘”等工艺，有效解决铁心碎片问题，保证器身的电气性能

  • 铁心为非晶合金带材卷制而成，相较常规变压器有效再次降低产产品空载，符合绿色、节能、低碳的环保理念

执行标准

  • GB/T 1094.11-2022 《电力变压器 第11部分:干式变压器》
  • GB/T 22072-2018 《干式非晶合金铁心配电变压器技术参数和要求》
  • GB 20052-2024 《电力变压器能效限定值及能效等级》
  • IEC 60076

相关参数

  • 短路阻抗 (%)
    4-5%
  • 连接组别
    Dyn11
  • 频率
    50HZ\60HZ
  • 一次额定电压
    10kV
  • 额定容量
    30-2500kVA
  • 耐热等级
    A
