产品中心 > 变压器系列 > 新能源用油浸式变压器

产品介绍

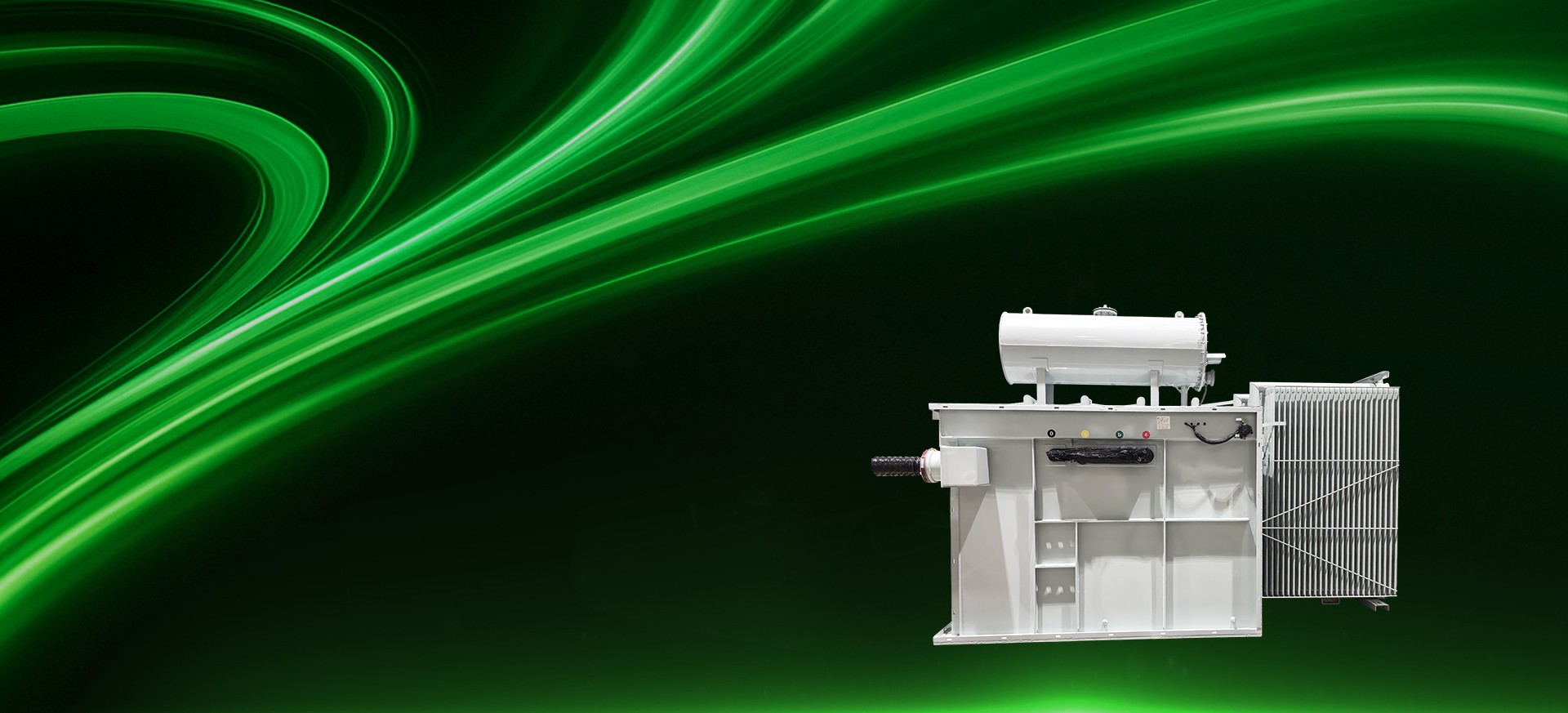

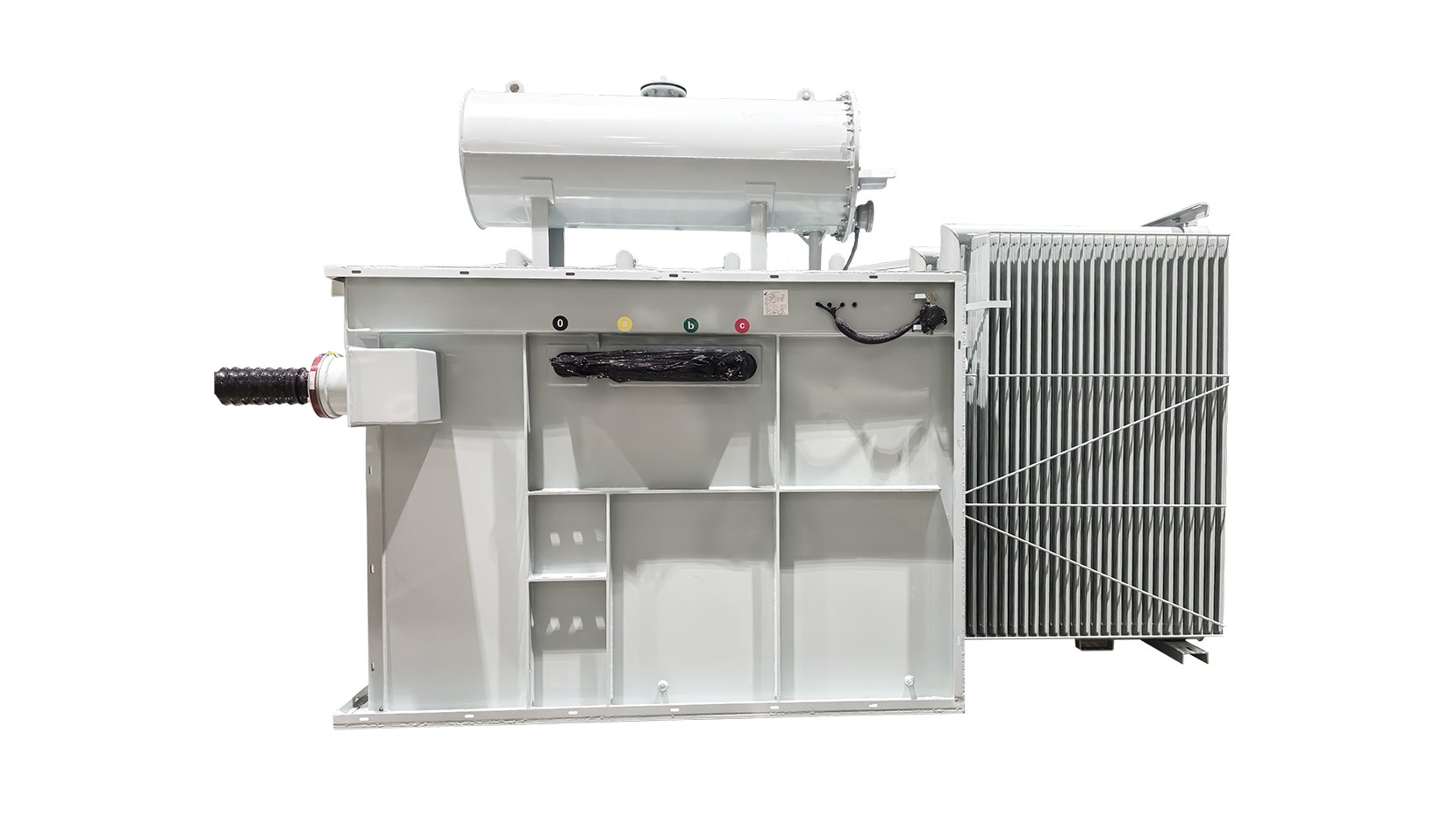

新能源油变是一种广泛应用于光伏发电、风力发电、储能升压配电等新能源领域的液浸式变压器。具有结构紧凑、占地面积小，散热器外置，散热效果好的优点。

产品特点

  • 产品首台增加温升试验、雷冲试验等型式试验，以验证产品在极端恶劣运行环境及运行工况下产品的可靠性，确保产品绝对安全可靠，提高产品可靠性的测试验证。

  • 所有与油接触的焊缝均采用双面焊接，与空气接触的表面采用密封焊接，防止焊接缺陷造成渗漏，机械强度高、防止渗漏油

  • 变压器采用六点刚性定位，提高变压器抗运输颠簸能力，适应各种恶劣路况，确保变压器在运输中及到现场后，器身无任何松动、位移和损坏，无需吊心检查即可投入使用，抗震性能高

  • 选择合理的电流密度，增加线圈内油道数量，合理布置散热器，降低铜油温差，过载能力强，保证变压器长期安全可靠运行

  • 采用结构稳定的椭圆截面线圈，抗短路能力强

执行标准

  • GB/T 1094.1-2013 《电力变压器 第1部分:总则》
  • GB/T 1094.2-2013 《电力变压器 第2部分:液浸式变压器的温升》
  • GB/T 1094.3-2017 《电力变压器 第3部分:绝缘水平、绝缘试验和外绝缘空气间隙》
  • GB/T 1094.5-2008 《电力变压器.第5部分:承受短路的能力》

相关参数

  • 额定容量
    光伏用800-6600kVA
    风电用4000-11400kVA
  • 一次额定电压
    光伏用10KV、35kV
    风电用35kV
  • 频率
    50HZ
  • 连接组别
    光伏用Dy11,Yd11
    风电用Dyn11
  • 短路阻抗 (%)
    光伏用4-6%(10kV)、6.5-8%(35kV)
    风电用7-11%
  • 耐热等级
    A

应用场景
